兆欧表（简称摇表）是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱(即L:线路端、E:接地端、G:屏蔽端)组成。

摇表的选用原则:

(1)、额定电压等级的选择。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表;额定电压在500V以上的设备，选用1000V~2500V的摇表；

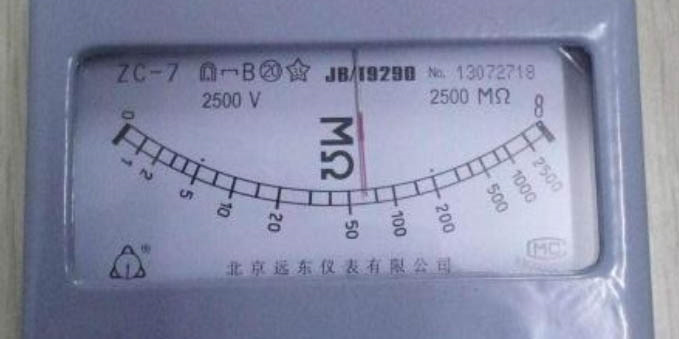

(2)、电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

摇表使用的注意事项:

(1)、应按设备的电压等级选择摇表，对于低压电气设备，应选用500V摇表，若用额定电压过高的摇表去测量低压绝缘，可能把绝缘击穿；

(2)、测量绝缘电阻以前，应切断被测设备的电源，并进行短路放电，放电的目的是为了保障人身和设备的安全，并使测量结果准确；

(3)、摇表的连线应是绝缘良好的两条分开的单根线(*是两色)，两根连线不要缠绞在一起，*不使连线与地面接触，以免因连线绝缘不良而引起误差；

(4)、测量前先将摇表进行一次开路和短路试验，检查摇表是否良好，若将两根连接线开路摇动手柄，指针应指在∞（无穷大)处，这时如把两根连线头瞬间短接一下，指针应指在0处，此时说明摇表是良好的，否则摇表是有误差的；

(5)、在测量时，一手按着摇表外壳(以防摇表振动)。当表针指示为0时，应立即停止摇动，以免烧坏摇表；

(6)、测量时，应将摇表置于水平位置，以每分钟大约120转的速度转动发电机的摇把；

(7)、在摇表未停止转动或被测设备未进行放电之前，不要用手触及被测部分和仪表的接线柱或拆除连线，以免触电；

(8)、如遇天气潮湿或测电缆的绝缘电阻时，应接上屏蔽接线端子G(或叫保护环)，用以消除绝缘物表面泄漏电流的影响；

(9)、禁止在雷电或潮湿天气和在邻近有带高压电设备的情况下，用摇表测量设备绝缘；

(10)、测量完毕后，应将被测设备放电。
