点击图片查看原图产品型号：E01C-ML01S
https://www.ebyte.com/product-view-news.html?id=1005&HY=SJGC
芯片方案：Si24R1
载波频率：2.4~2.525GHz
发射功率：7dBm
通信距离：0.3km
产品尺寸：12*19mm
产品净量：0.5±0.1g

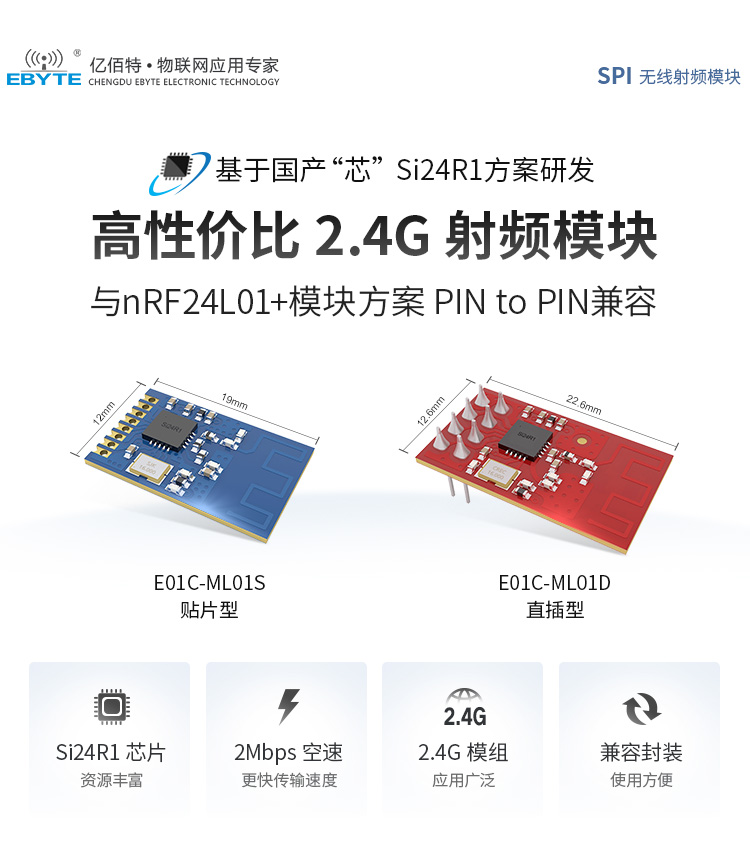

产品简介：E01C-ML01S 是基于Si24R1为核心自主研发的小尺寸、自带 PCB天线的2.4GHz贴片式无线模块。使用工业级高精度16MHz晶振。模块射频性能与元器件选型均按照工业级标准，用户无需担忧其性能。
| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2400~2525 MHz | 出厂默认 2.4GHz（16MHz晶振） |
| 发射功率 | 7dBm | *大功率（约5mW） |
| 接收灵敏度 | -83 dBm | 空中速率为2Mbps |
| 空中速率 | 250k~2Mbps | 用户编程控制 |

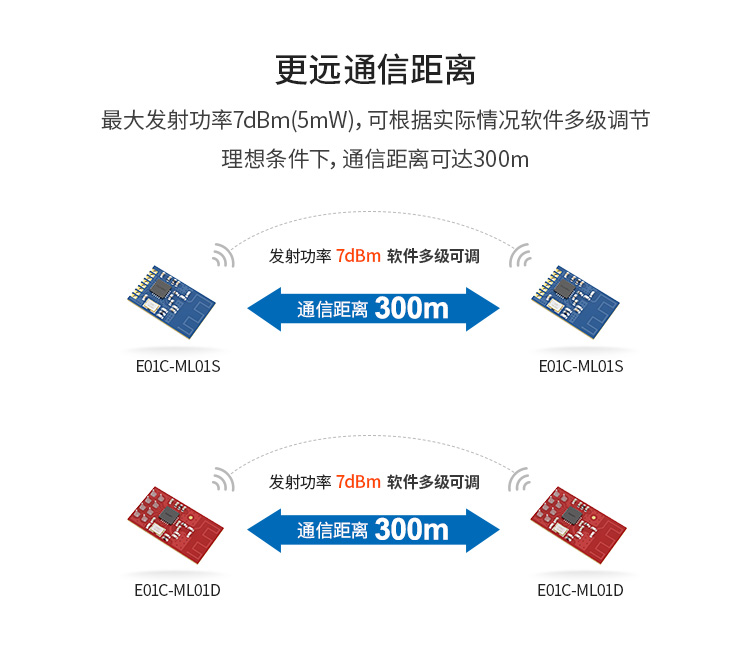

| 实测距离 | 300米 | 晴朗空旷环境，高度 2.5 米，空中速率 250kbps |
| 硬件参数 | 参数值 | 备注 |

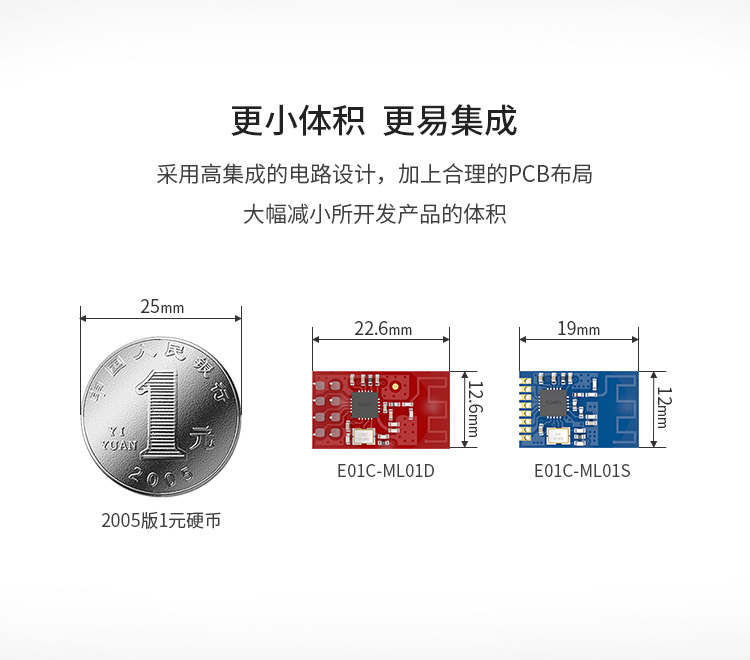

| 尺寸大小 | 12 * 19 mm | - |
| 天线形式 | PCB 板载天线 | 等效阻抗约 50 欧姆 |
| 通信接口 | SPI | 0-10Mbps |
| 封装方式 | 贴片 | - |
| FIFO | 32Byte | 单次发送*大长度 |
| 晶振频率 | 16MHz | - |
| 调制方式 | GFSK | - |
| 电气参数 | *小值 | 典型值 | *大值 | 单位 | 条件 |
| 工作电压 | 2.0 | 3.3 | 3.6 | V | ≥3.3V 可保证输出功率 |
| 通信电平 | - | 3.3 | - | V | 使用5V电平有风险烧毁 |
| 发射电流 | - | 12 | - | mA | 0dBm（1mW） |
| 接收电流 | - | 15 | - | mA | |
| 休眠电流 | - | 0.7 | - | μA | 软件关断 |
| 工作温度 | -40 | 20 | +85 | ℃ |
