管道声呐检测系统设备----声纳是海底、水下探测方面强有力的工具。它可对各种结构的机械变形、沉降、轮廓进行测绘，如排水管道截面、桥墩、港口等。排水管道声纳测绘成像系统非常适于河道、管涌、满管或半满管排水管道方 面的检测工作。排水管道扫描声纳安装在特殊梭型漂浮装置上，利用水中声波对水下环境结构进行扫描探测,并将排水管 道的各种机械变形、缺陷、沉降、错位、断裂、淤堵反映到操控器屏幕上。

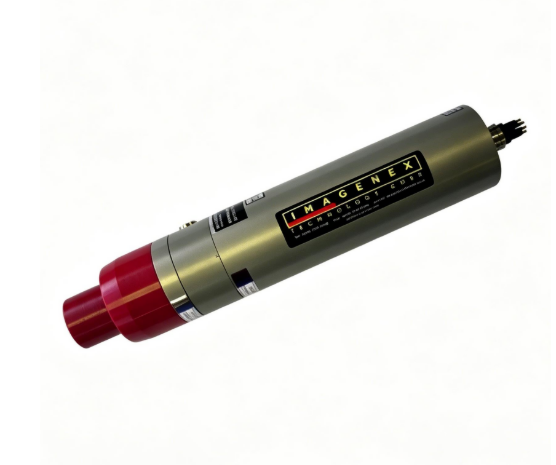

数字管剖面声纳
| 特征 | ||
| 以太网 | ||
| 可编程 | ||
| 高性能 | ||
| 1.3秒扫描360度（1米范围内） | ||
| 低功率 | ||
| 0.125至6米的操作（全规模） | ||
| 可向用户提供的通信格式 | ||
| 内置俯仰/滚动传感器 |
| 应用 | ||
| 分析 | ||
| 管道检测 | ||
| 科学研究 |
表1：
| 硬件规格： | |
| 频率 | 2.25 MHz |
| 换能器 | 分析型，流体补偿 |
| 探头的声束宽度 | 1.4° |
| 距离分辨率 | 0.5 mm |
| 小可检测范围 | 50 mm (~2") |
| 大耐压深度 | 1000 m |
| 大电缆长度 | 100 m |
| 接口 | Standard: 10 Mbps Ethernet |
| 连接器 | 端安装，八导体，湿式耦合 |
| 电源 | 20 - 32 VDC |
| 尺寸 | 61 mm (2.4") diameter x 343 mm (13.5") overall length |
| 重量：空气&水 | 1.2 kg (2.6 lbs) 0.4 kg (0.8 lb) |
| 材料 | 铝和聚氨酯 |
| FINISH | 硬质阳极氧化本色 |
表2：
| 软件规格： | PipeSonarL.exe |
| windows操作系统 | Windows™ 98, Me, NT, 2000, XP, Vista |
| 模式 | 极面 Polar |
| 距离刻度 | 0.125 m, 0.25 m, 0.5 m, 0.75 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m |
| 步长 | 0.9o |
| 网格类型 | 极坐标和直角坐标 |
| 文件格式 | (filename).31L |
| 推荐的低计算机要求： | 2 GHz Pentium 4 256 MB RAM 20 GB Hard Disk 1024 x 768 screen resolution |
