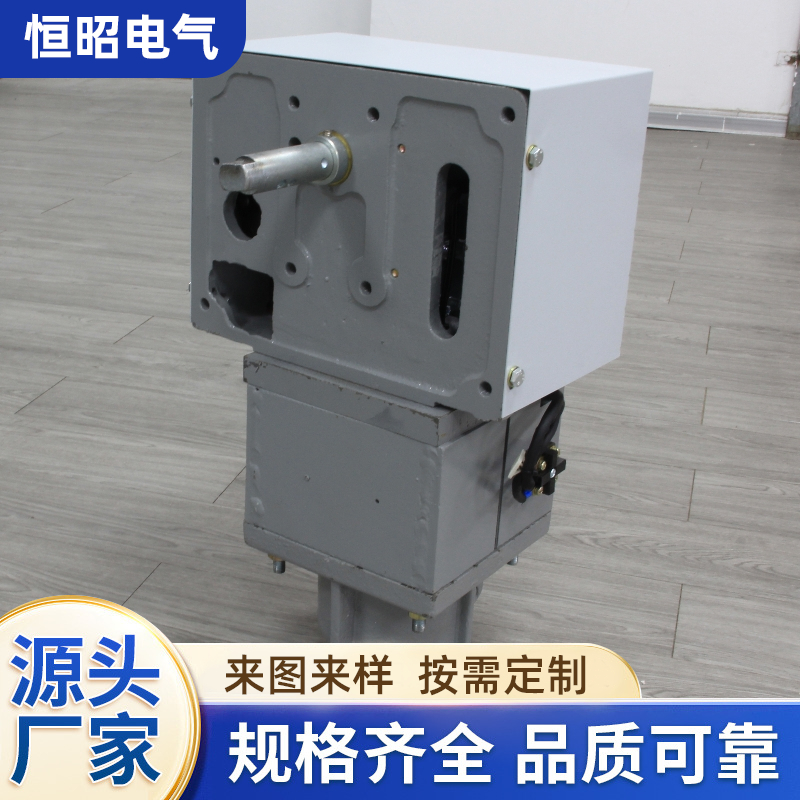

点击图片查看原图CD10型电磁操动机构能手动和远距离控制分闸和合闸，适于实现自动化，但它需直流操作电源。它主要由做功元件、连杆系统、分合闸装置和缓冲法兰等部分组成。分闸时，跳闸铁芯上的撞头因手动或远距离控制使跳闸线圈通电而往上撞击连杆系统，使搭在L形搭钩上的连杆滚轴下落，于是主轴在断路弹簧作用下转动，使断路器跳，并带动辅助开关切换。断路器跳阐后，跳闸铁芯下落，正对此铁芯的两连杆也恢复到跳闸前的状态。
①结构简单，加工容易。
②可操作和自动重合闸。
③机构输出特性与本体反力特性配合较好。
①合闸电流大，要求大功率的直流电源。
②由于合闸电流大，一般的辅助开关、中间继电器触点等很难投切这么大的电流，因此，必须另配直流接触器，利用直流接触器的带消弧线圈的触点来控制合闸电流，从而控制合、分闸。
③动作速度低，合闸时间长，电源电压变动对合闸速度影响大。
④耗费材料多。
⑤由于户外式变电所开关的本体和操作机构一般都组装在一起，这种一体式的开关一般只具备电动合、电动分和手动分的功能，而不具备手动合的功能，因此，当机构箱内出现故障而使断路器拒绝电动合闸时，就必须进行停电，打开机构箱进行处理。否则将无法正常送电。而弹簧操作机构则具备电动储能、电动合、电动分、和手动储能、手动合、手动分的功能，弹簧操作机构即使出现拒绝电动合闸的情况，也可就地手动合闸送电，而不需立即进行停电处理。这是弹簧操作机构优于电磁操作机构的地方。尽管电磁操作机构存在以上缺点，但由于其结构简单的优点，使得电磁操作机构机构箱内出现故障而使断路器拒绝电动合、分闸的情况很少发生。
