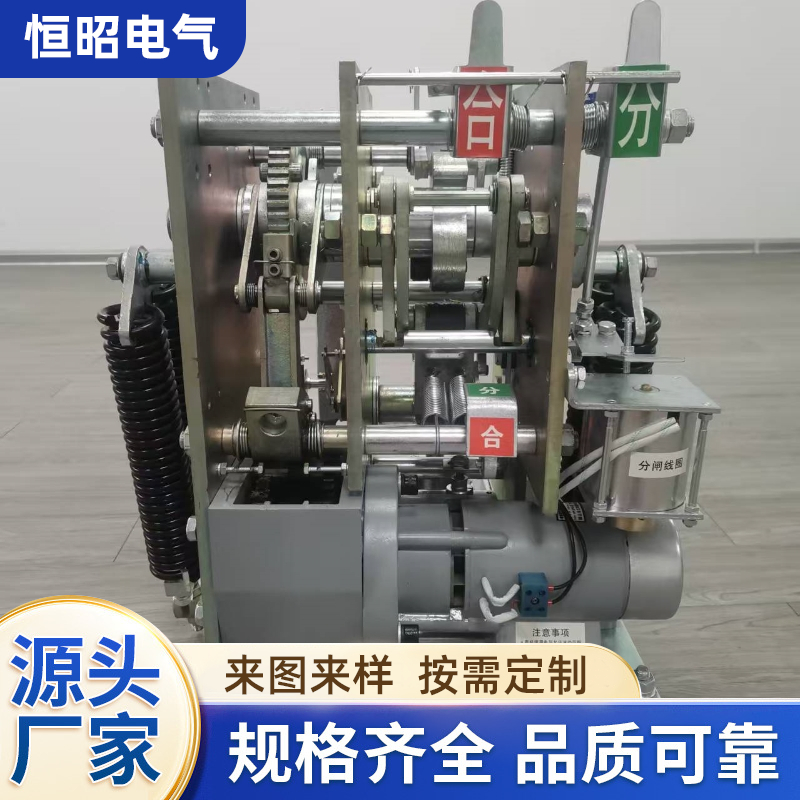

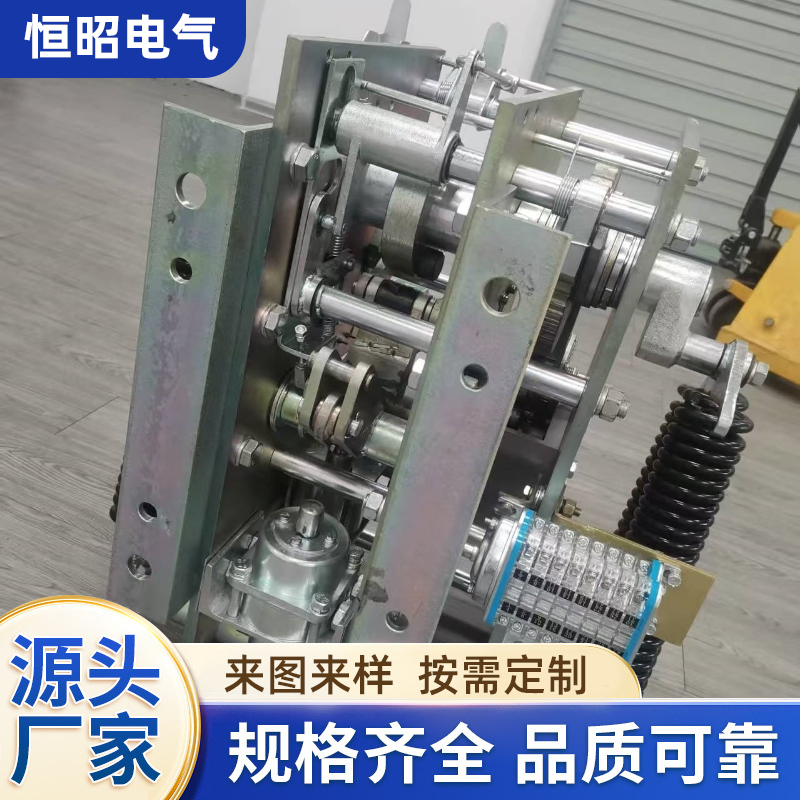

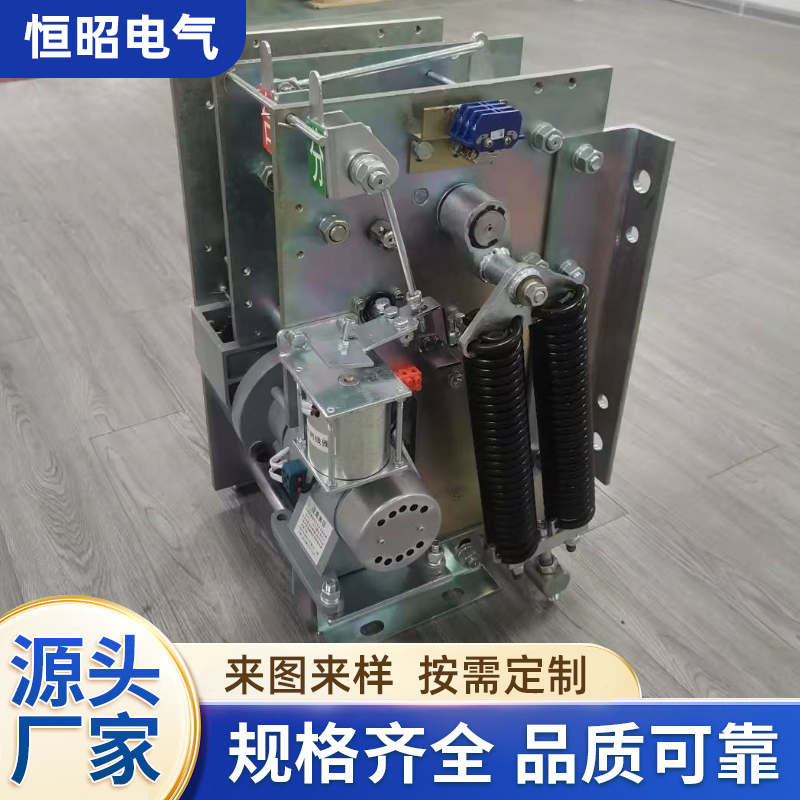

　CT14操作机构是一种用于35kV高压断路器（如LW8-35型SF6断路器）的弹簧操动机构，广泛应用于输配电系统的控制与保护。根据公开资料（截至2026年3月），其核心信息如下：

　　专用于操动 LW8-35型户外高压SF6断路器?。

　　适用于 35kV输配电系统，满足 GB1984《交流高压断路器》 和 IEC标准要求 。

　　储能方式：电动 + 手动（两种可选）。

　　储能电机：

　　交直流两用电机；

　　额定电压：-220V、~220V（常见）；

　　额定电流：约4–7A；

　　工作电压范围：85%–110%额定电压；

　　储能时间：≤15秒（额定电压下）。

　　手动储能?：

　　使用 Φ20×700mm 手柄?；

　　操作力 <375N（约38kgf）。

　　输出特性：

　　输出轴工作转角：57°–60°；

　　合闸功：1000J。

　　辅助开关：F10-II/W2型，8常开+8常闭接点，长期通流 ≥10A 。

　　寿命：6000次操作。

　　重量：约140–141kg 。

　　外形尺寸：525×707×425 mm（宽×高×深）。

　　夹板式结构，落地式安装 。

　　储能系统：采用棘轮-驱动板-偏心轮机构，配合合闸弹簧。

　　合闸保持与脱扣：采用滚子-圆柱面锁栓 + 半轴机构。

　　合闸传动：凸轮-四连杆机构。

　　机械联锁：合闸位置时无法再次合闸，防止误操作 。

　　自动重合闸：支持 分–0.3s–合 一次自动重合闸 。

　　海拔：≤2000m（部分资料称≤2500m或高原型4000m）；

　　环境温度：-30℃ 至 +40℃；

　　风速：≤35m/s；

　　无爆炸、腐蚀、剧烈震动及严重污秽（污秽等级一般为III级）。

　　常见故障与维护要点典型故障：

　　储能电机不启动或储能不足；

　　合闸/分闸线圈烧毁或卡滞；

　　辅助开关接触不良；

　　机械卡涩（如半轴卡合量异常）。

　　维护建议：

　　定期检查润滑（传动部位每半年一次）；

　　每年结合预试进行电气与机械特性测试；

　　检查加热器、行程开关、联锁装置是否正常
