点击图片查看原图油浸式电压互感器的工作原理基于?电磁感应原理，与普通变压器基本相同，但专用于高压系统中将高电压按比例转换为低电压（通常为100V或更低），以供测量、保护和控制设备使用。
电磁感应基础：当一次绕组施加高电压时，铁芯中产生交变磁通，根据法拉第电磁感应定律，该磁通在二次绕组中感应出较低的电压。

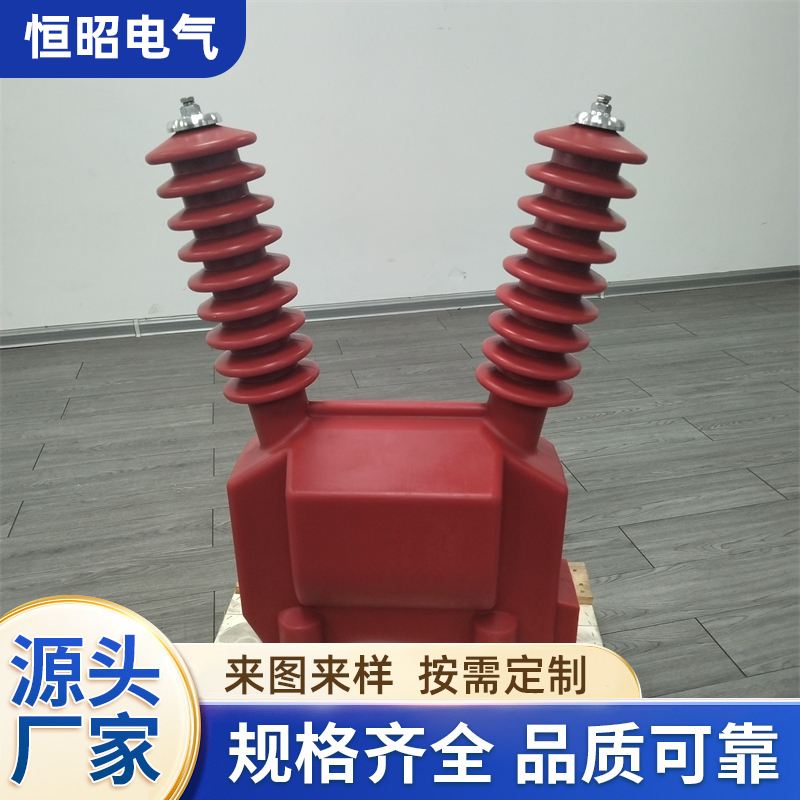

JDZXW9-35型电压互感器 (以下简称互感器) 适用于额定频率为50Hz或60Hz、额定电压为35kV 的电力系统中，作电能计量、电压监测和继电保护用。
JDZXW9-35型电压互感器的技术参数
产品型号 JDZXW9-35 额定一次 电压 (V) 35000/ 3 额定二次 电压 (V) 100/ 3/100/ 3/100/3
额定输出 (VA) 0.2级/0.5级 / 6P 50 / 75/100
极限输出 额定绝缘 (VA) 水平(kV) 600
重量：90kg。
本系列互感器为支柱式结构，采用户外环氧树脂全封闭浇注，耐污染及潮湿，也适用于热 带地区使用，互感器不需要特别维护，只需定期地清除表面污物。由于互感器采用环氧树脂全封闭 浇注，尺寸小、重量轻、适宜于任何位置、任意方向安装。
JSZFW-10KV三相五柱电压互感器是一种适用于10kV电力系统的电磁式电压互感器。其核心特征在于“三相五柱”铁芯结构，该结构包含三个主铁芯柱和两个辅助边柱，主要服务于中性点非有效接地（如不接地或经消弧线圈接地）系统，用于电压测量、电能计量及继电保护。
主要技术参数
额定电压比：常见比例为 10/√3 / 0.1/√3 / 0.1/3（kV），即一次绕组额定电压为10kV/√3，二次基本绕组额定电压为100V/√3，辅助（开口三角）绕组额定电压为100V/3。
准确级：通常提供多个准确级组合，例如0.2级（用于高精度计量）、0.5级（用于测量）和3P级（用于保护）。
额定二次输出：根据不同准确级和绕组，额定输出容量常见有15VA、30VA、50VA、60VA、150VA等规格。
极限输出：可达300VA至1000VA，以满足短时过载需求。
额定绝缘水平：12/42/75kV（工频耐压/雷电冲击耐压）。
