点击图片查看原图ZN12系列真空断路器的拉杆与支撑杆是其机械传动系统的核心部件，负责将操动机构的动力传递至真空灭弧室的动触头，实现可靠的分合闸操作。
一、 功能与作用
拉杆与支撑杆共同构成了断路器本体的传动链。

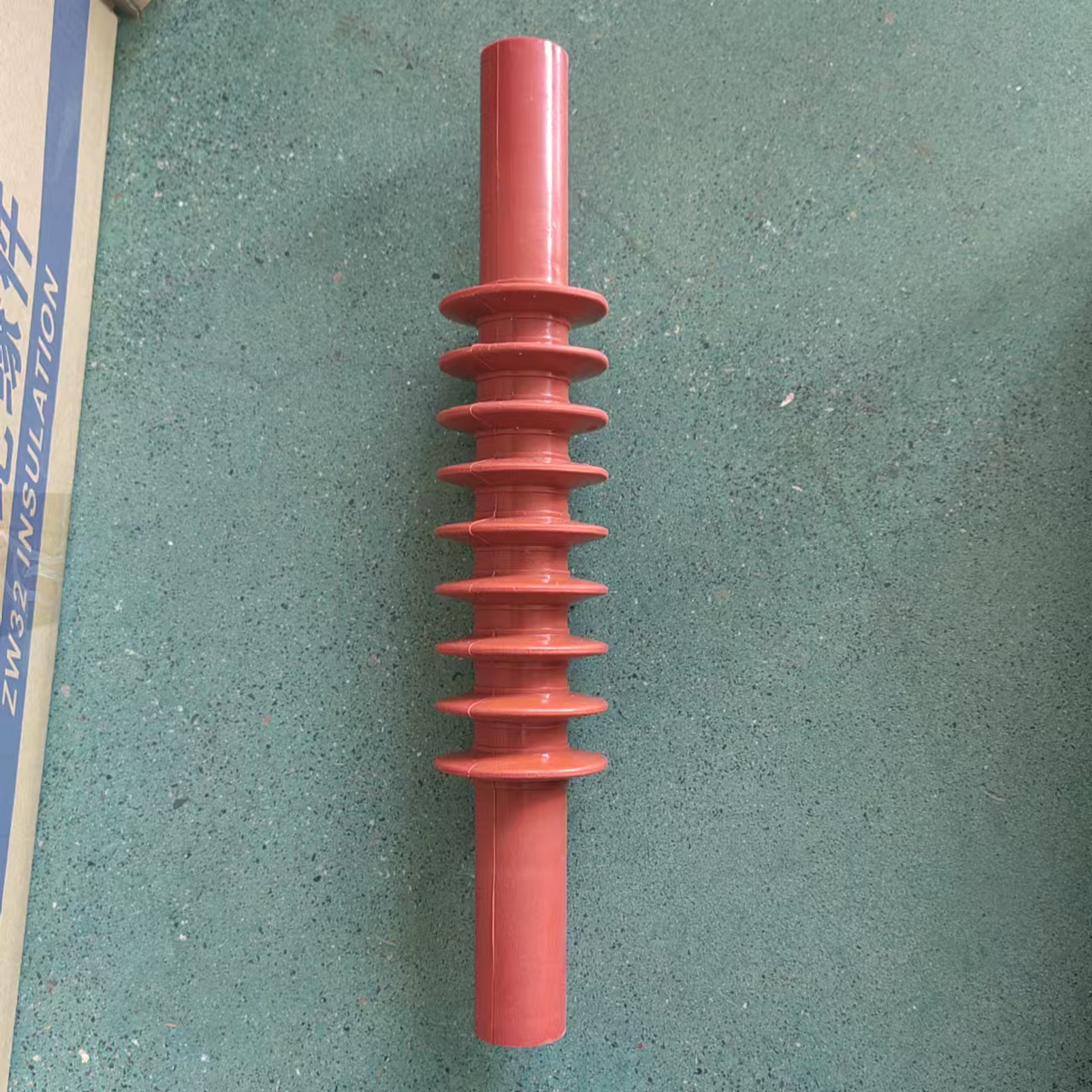

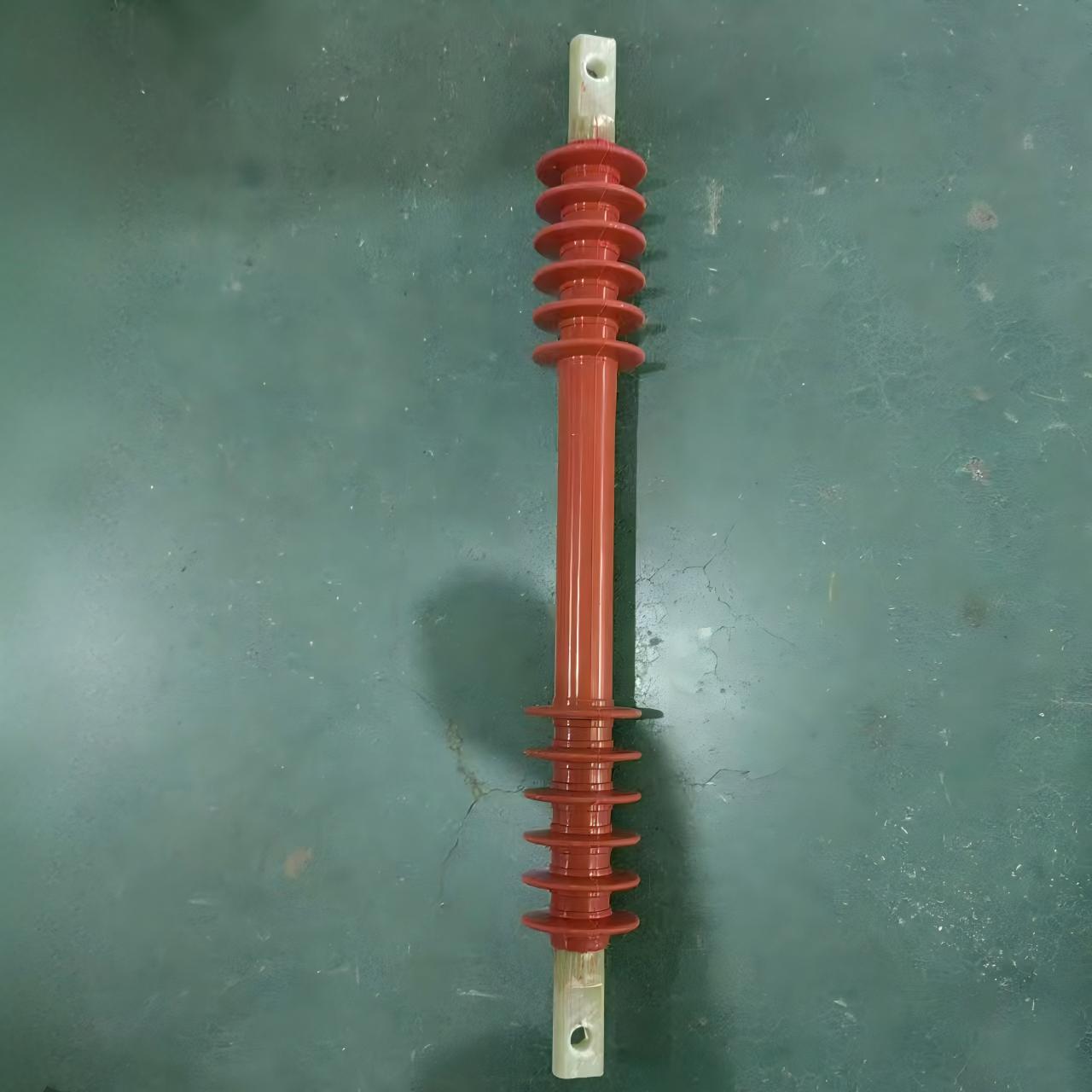

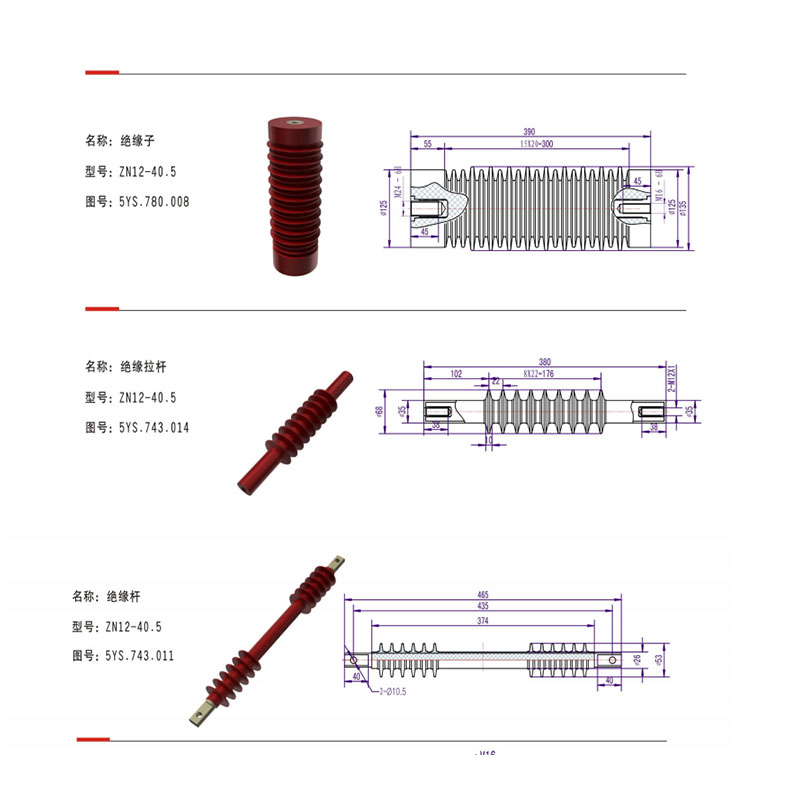

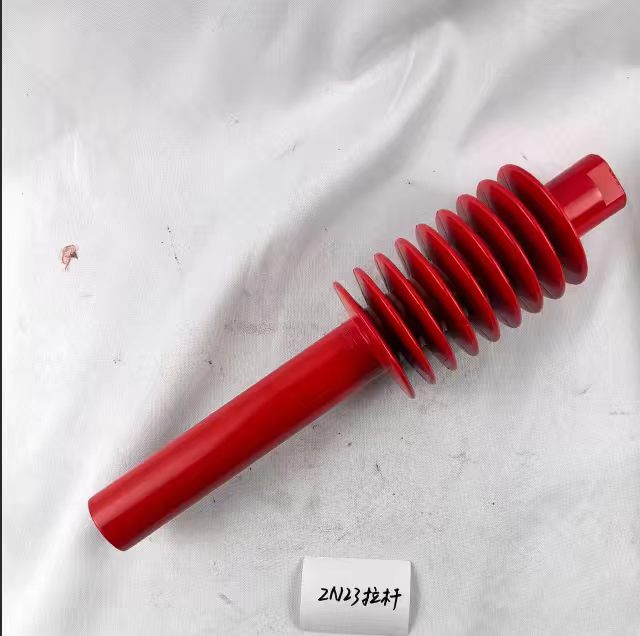

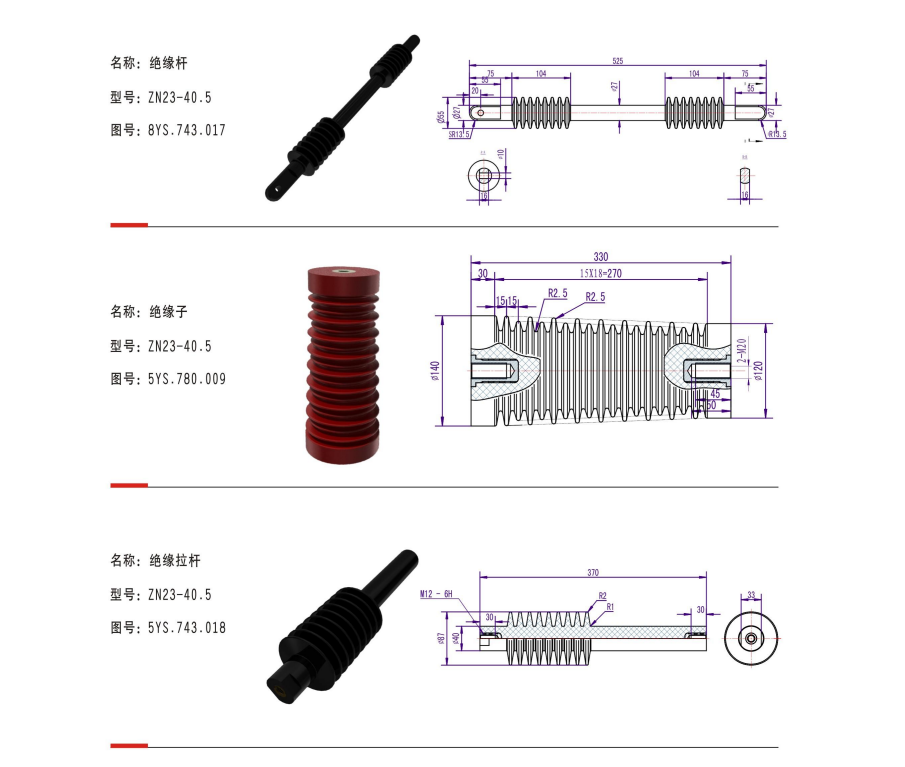

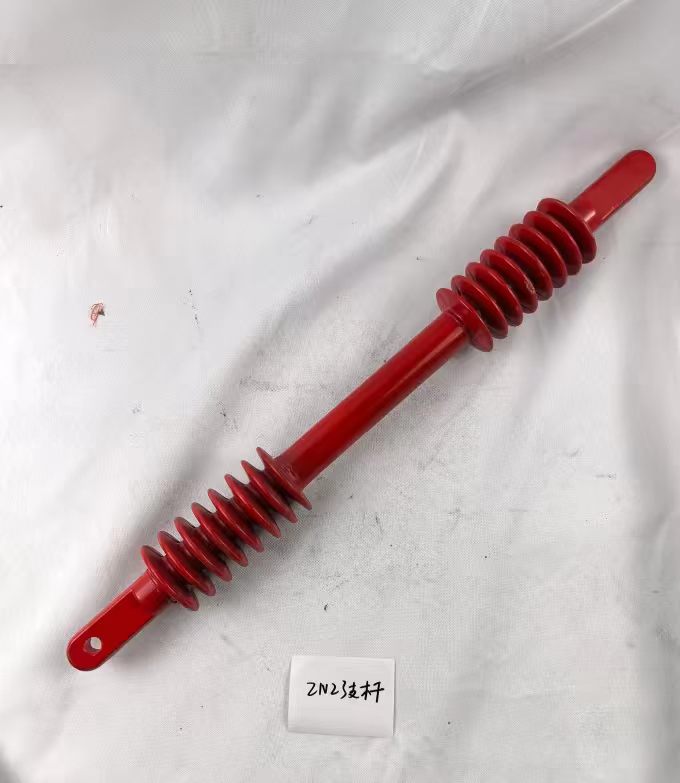

绝缘拉杆：通常由环氧树脂等绝缘材料制成，其核心作用是在带电的动导电杆与接地的机构箱体之间提供可靠的电气绝缘，同时将主轴旋转产生的机械力传递给动导电杆。
支撑部分：主要指由角钢板焊接而成的机构箱以及固定在其上的环氧树脂浇注绝缘子。绝缘子作为机械支撑，承载着真空灭弧室、上下出线端等全部带电部件的重量和操作应力，并确保其对地绝缘。
二、 结构与连接关系
以典型结构为例，其传动与支撑系统的构成及连接顺序如下：
支撑基础：机构箱是整个断路器的机械基础。
绝缘支撑：六只环氧树脂绝缘子垂直固定在机构箱上，为三相电路提供对地绝缘和机械固定。
灭弧室固定：三相真空灭弧室分别通过铸铝的上出线端和下出线端?固定在对应的绝缘子上。
动力传递路径：
开关主轴：由操动机构驱动旋转。
绝缘拉杆：主轴通过三根绝缘拉杆（每相一根）将旋转运动转换为直线运动。
杠杆与关节轴承：绝缘拉杆推动下出线端上的杠杆。杠杆通过轴销与安装在真空灭弧室动导电杆底部的万向杆端轴承（或称关节轴承）相连。
动触头动作：终，动力通过该轴承传递至动导电杆，带动真空灭弧室内的动触头执行直线分合闸运动。
三、 关键组件说明
绝缘拉杆：作为传动与绝缘的关键部件，要求具有的机械强度和电气绝缘性能。其长度和连接点的调节直接影响触头的行程、超程和同期性。
万向杆端轴承：安装在动导电杆底部，用于补偿传动过程中可能出现的微小不同心度，减少侧向力，确保动作顺畅，并保护真空灭弧室的波纹管免受扭曲损伤。
软连接：安装在动导电杆与下出线端之间，采用柔性导电材料（如多层铜箔），在保证电流导通的同时，允许动导电杆进行直线运动。
四、 维护与故障关联
拉杆与支撑系统的状态直接影响断路器的可靠性：
传动故障：绝缘拉杆的松动、变形或连接销脱落会导致动力传递失效，引发断路器拒动或误动。曾有案例因调节限位螺杆的橡胶套老化，间接导致分闸脱扣失败。
绝缘劣化：绝缘拉杆或支撑绝缘子表面若存在裂纹、污秽或受潮，会降低绝缘强度，可能引发对地闪络故障。
机械磨损：万向杆端轴承、轴销等运动副长期磨损会导致操作力增大、行程变化，严重时可能卡涩。
例行检查：维护时应检查绝缘拉杆有无裂纹、弯曲，各连接部位是否牢固，运动部件是否润滑良好。手动慢分慢合操作是检查传动系统是否灵活、有无卡滞的有效方法。
综上所述，ZN12断路器的拉杆与支撑杆系统是一个集绝缘、支撑、传动于一体的精密机械结构，其设计与安装质量是保障断路器长期稳定运行的基础。
