ZN39-40.5(35)KV型系列户内高压真空断路器（别名：35KV户内真空开关），适用于三相交流50Hz、额定电压40.5kV的电力系统，符合GB1984《交流高压断路器》标准。该产品可与JYN1-35、GBC-35开关柜配套使用，配套含隔离手车及PT手车等组件。

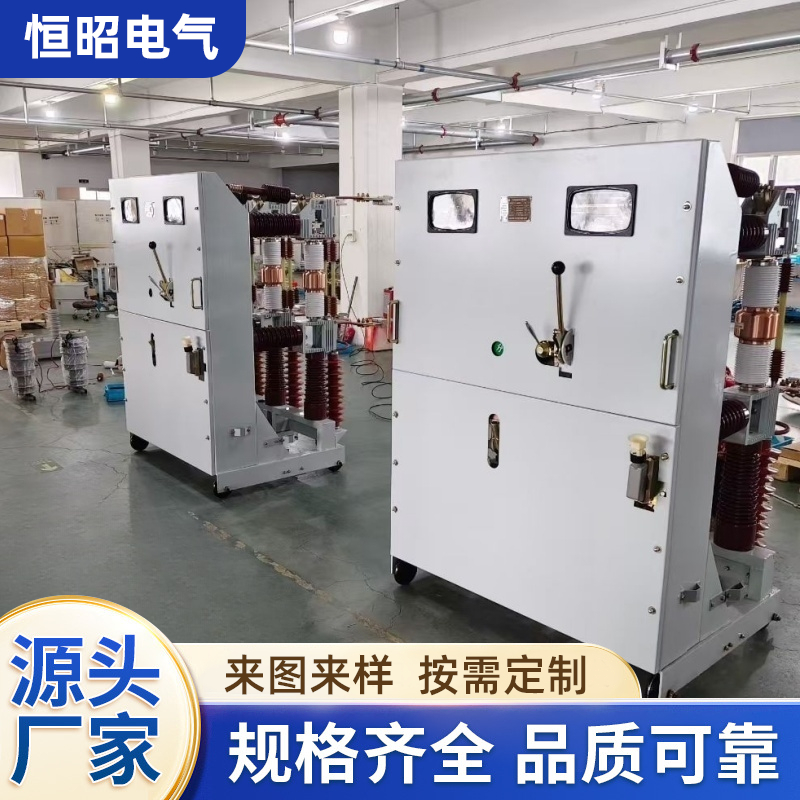

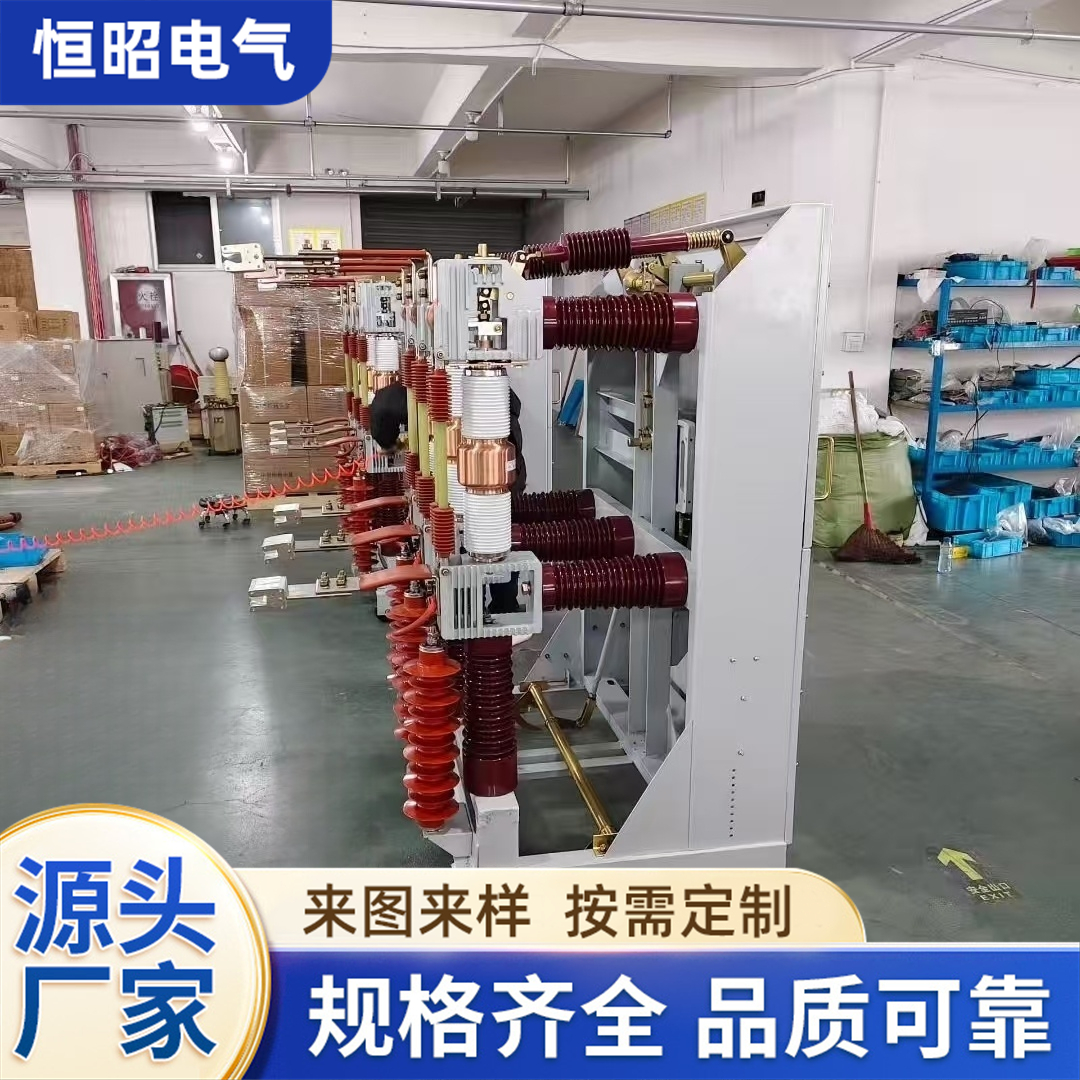

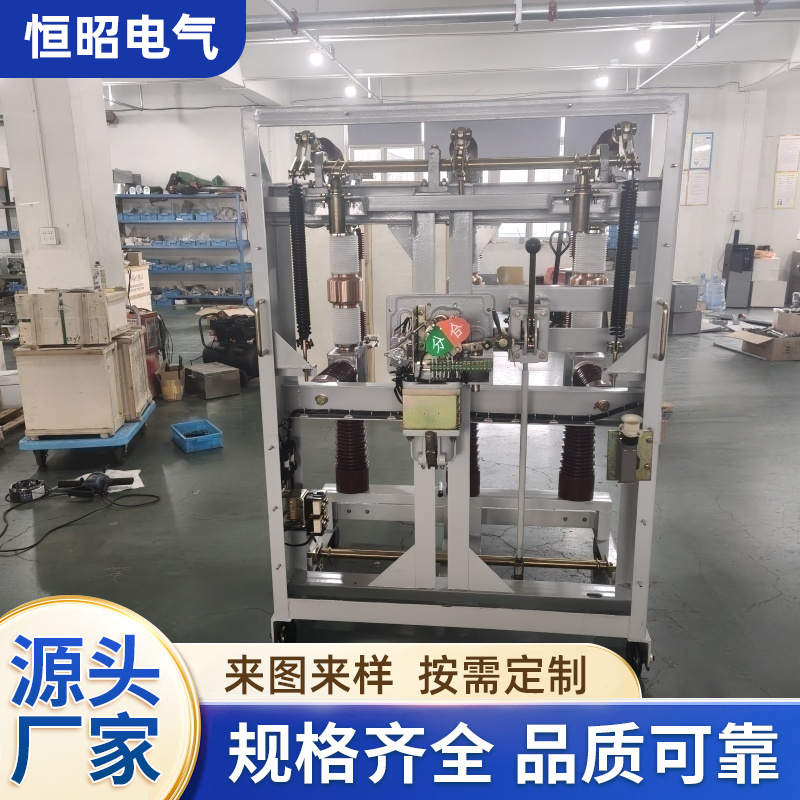

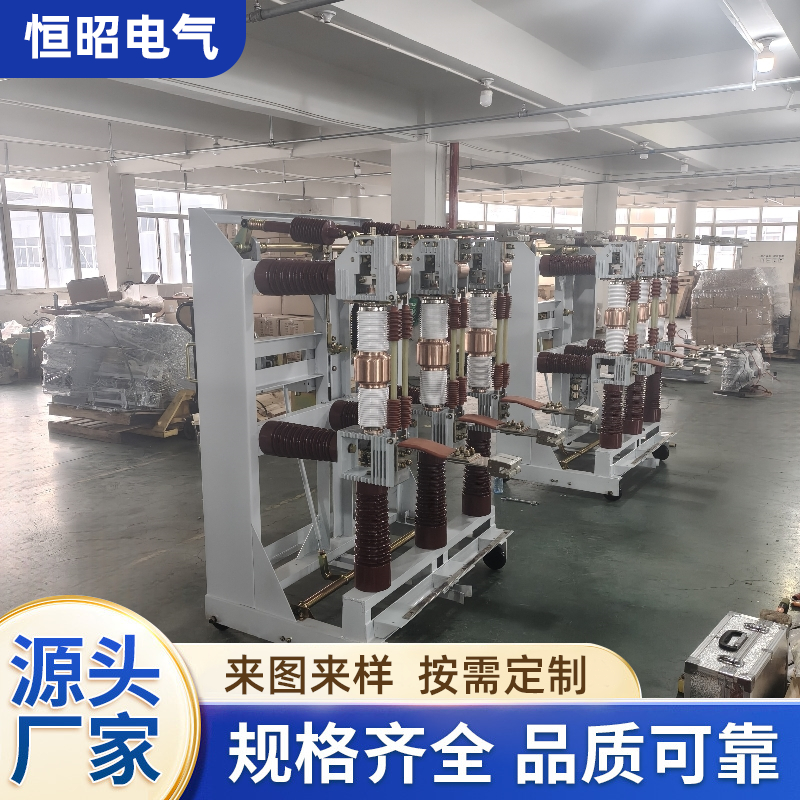

　　断路器采用手车式结构设计，灭弧室由双绝缘子及绝缘板支撑，适配手车式开关柜安装。其操作机构可选配电磁机械CD10-III或弹簧机械CT19N，并配备联锁装置实现强制机械闭锁，满足开关柜“五防”功能需求。，产品型号ZN39-40.5/630-25至ZN39-40.5/2500A-31.5KA等多个规格。

　　ZN39-40.5系列户内高压真空断路器是陕西平高智能电气有限公司研制生产的系三相交流50Hz，额定电压40.5kV的户内装置。总体设计为手车式结构，每只灭弧室由两个绝缘子和一个绝缘板支撑，便于装入手车式开关柜。断路器可配装电磁和弹簧操动机构。手车装有接地触头，保证手车在工作位置或试验位置时能可靠接地。

　　ZN39-40.5系列户内高压真空断路器是一种额定电压为40.5kV的三相交流50Hz高压配电设备，广泛应用于发电厂、变电站及工矿企业的电力系统，用于电能的接受、控制和保护。

　　断路器采用手车式结构设计，便于与JYN1-35、GBC-35等型号的开关柜配套使用，并可包含隔离手车及PT手车等组件。其灭弧室由两个绝缘子和一个绝缘板支撑，整体结构稳定，布局合理，安装调试便利。断路器采用空气绝缘方式，满足正常运行条件下的空气绝缘距离和爬电距离要求。

　　以下是ZN39-40.5系列断路器的主要技术规格：

　　额定电压：40.5 kV。

　　额定电流：涵盖630A、1000A、1250A、1600A、2000A、2500A等多个等级。

　　额定短路开断电流：25 kA 或 31.5 kA。

　　额定短路关合电流：63 kA 或 80 kA。

　　额定峰值耐受电流：63 kA 或 80 kA。

　　额定短时耐受电流：25 kA 或 31.5 kA，持续时间为4秒。

　　额定操作顺序：分-0.3s-合分-180s-合分。

　　机械寿命：10000次。

　　额定短路开断电流开断次数：30次。

　　额定绝缘水平：

　　1分钟工频耐受电压：95 kV（极对地、极间及断口间）。

　　雷电冲击耐受电压：185 kV（极对地、极间及断口间）。

　　该断路器可选配电磁操动机构（CD10-II或CD10-III型）或弹簧操动机构（CT19N型），支持交流、直流或手动操作。产品配备一套机械联锁装置，与开关柜配套使用时，可通过强制机械闭锁方式实现开关柜的“五防”功能要求，确保操作安全。

　　为确保设备正常运行，其工作环境需满足以下基本条件：

　　环境温度：-25℃ 至 +40℃（储运允许温度为-30℃）。

　　海拔高度：不超过1000米。

　　空气湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%。

　　其他要求：安装场所应无火灾、爆炸危险，无严重污染、化学腐蚀及剧烈震动，地震烈度不超过8度。

　　产品应用与兼容性

　　ZN39-40.5系列断路器适用于需要频繁操作的场所，除作为新建项目的保护和控制单元外，也常用于对原有JYN1-40.5、GBC-40.5等型号开关柜中的少油断路器进行无油化改造。
