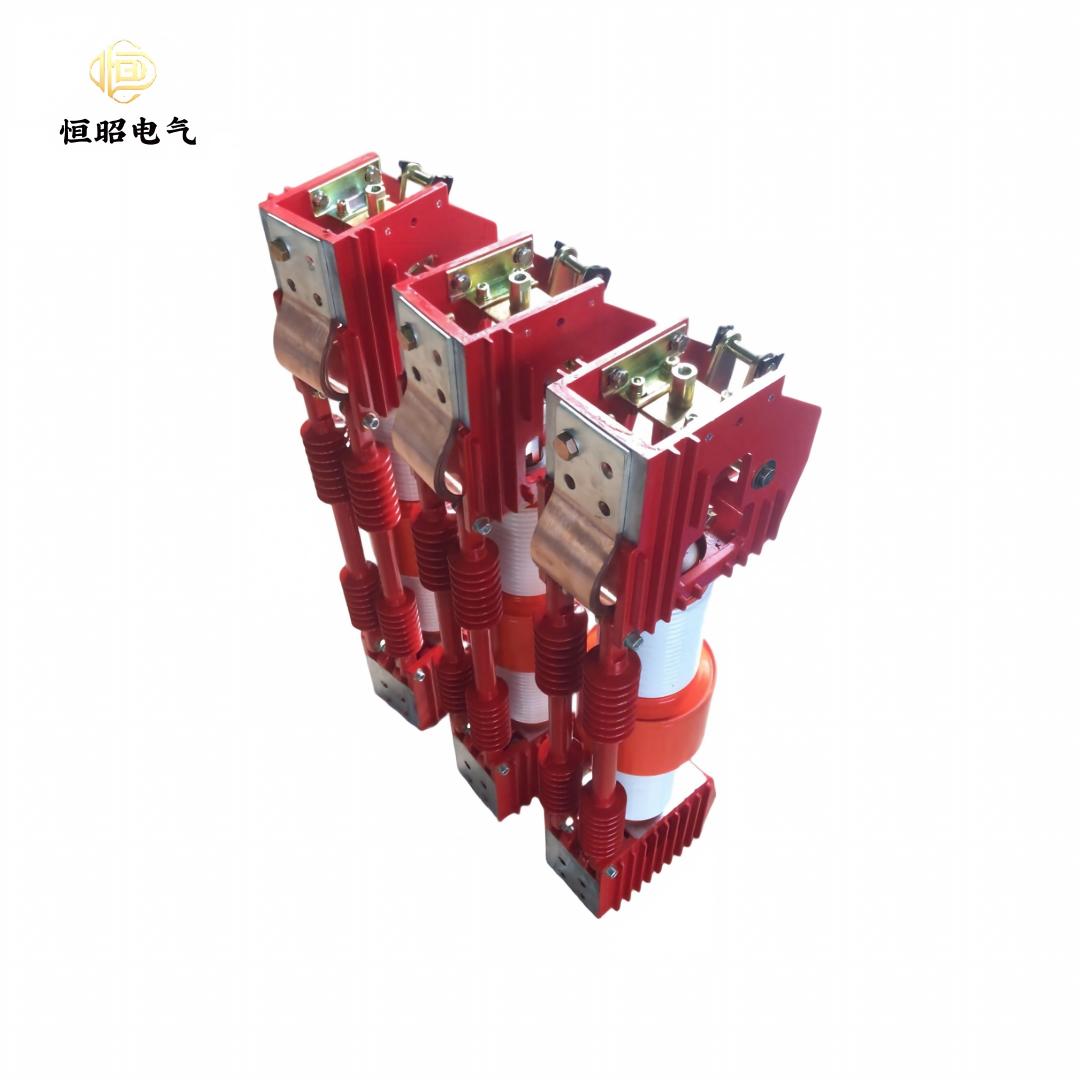

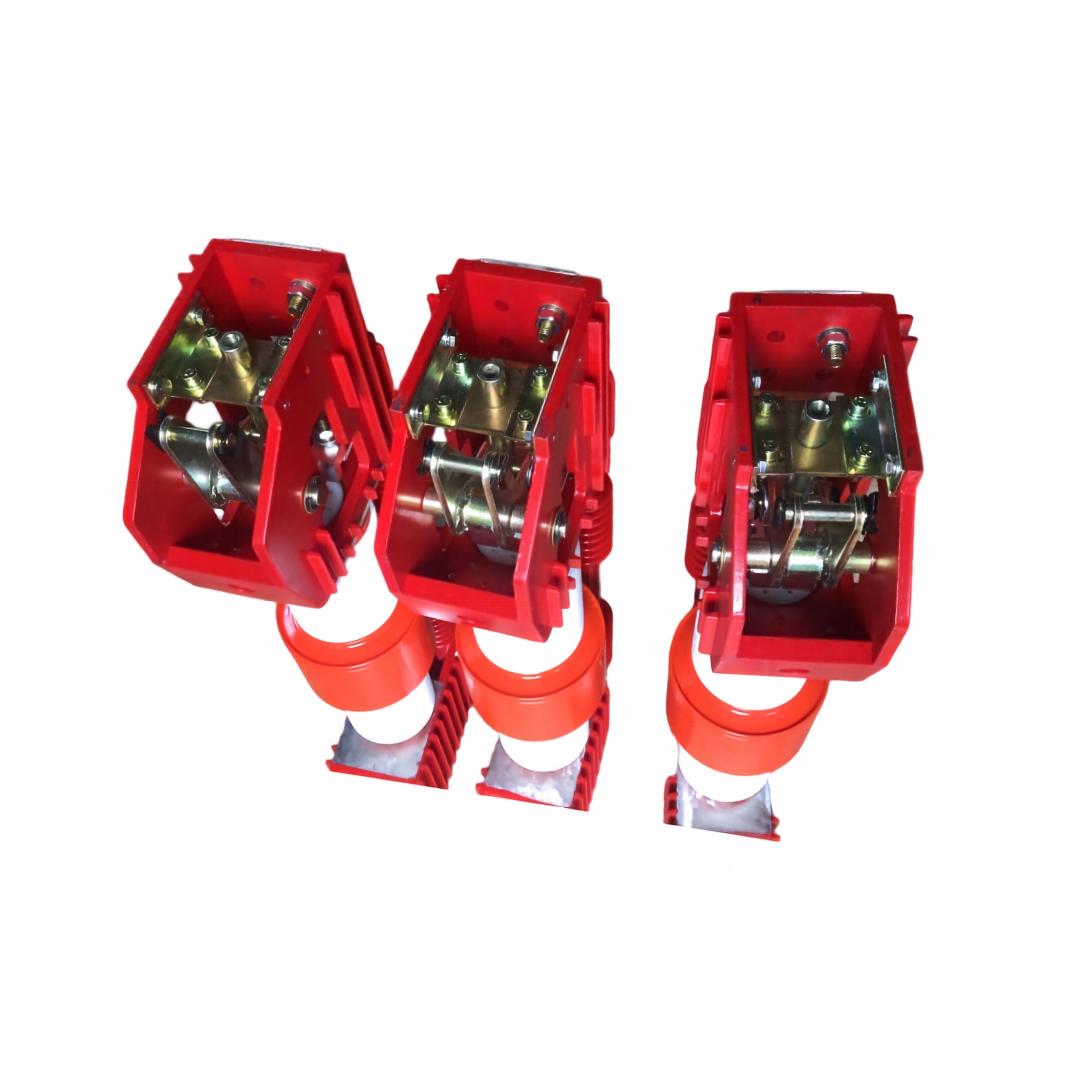

ZN23 ZN12-40.5型35KV户内固定式/手车车式高压真空断路器是一种额定电压40.5kV、三相交流50Hz的户内高压开关设备。它主要用于工矿企业、变电站等输配电系统作为控制和保护开关，尤其适用于冶金、电弧炼钢等需要频繁操作的行业。

　　该断路器结构简单，开断能力强，采用模块式操动机构和模块化设计，具有高寿命和优良的开断性能。它可配置为手车式，适配于JYN1、GBC、XGN17-40.5等多种型号的开关柜。其操动机构为弹簧储能式，支持交流、直流储能操作或手动操作。

　　本断路器的机构与灭弧室系统设计成一体，整体布局合理、简洁。电器元件采用模块化设计，拆卸容易，损坏的电器元件更换方便。采用模块式弹簧储能操动机构，3AF型弹簧操动机构或DYT-1型弹簧储能式机构。可用交流或直流储能操作，也可以用于手动操作。储能结构为蜗轮蜗杆式结构，其储能时间不超过15秒。

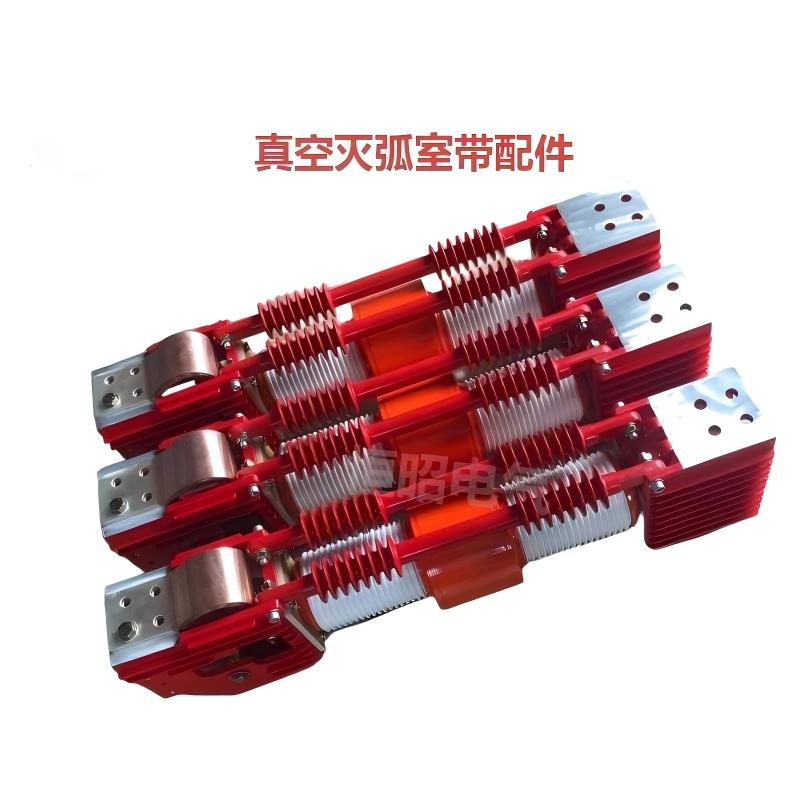

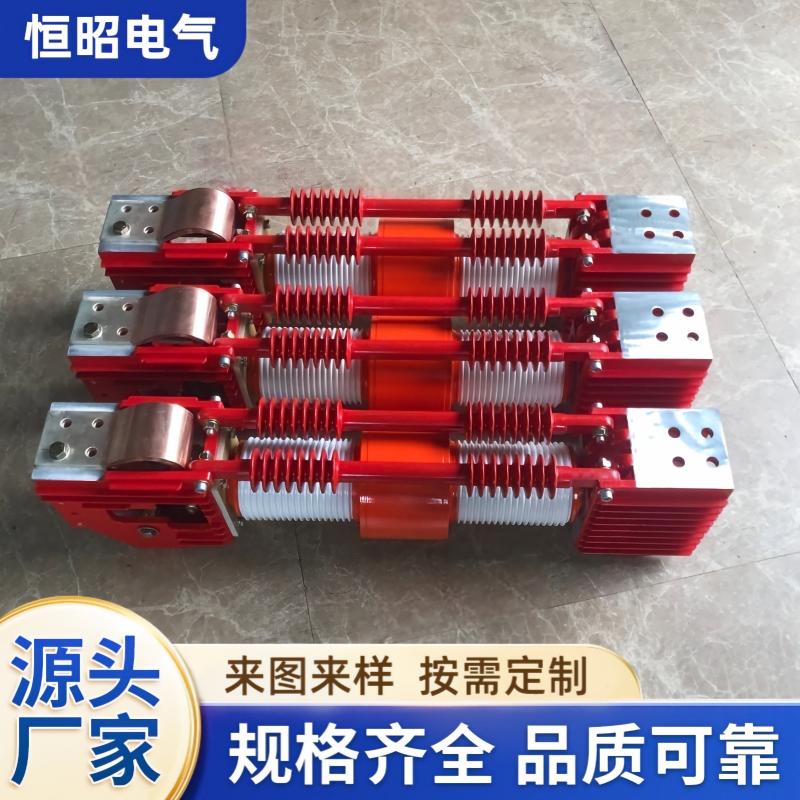

　　真空灭弧室为瓷质结构，采用纵向磁场触头，具有低电弧能量电压(20-200V)及低截流值(4-15A)。支撑真空灭弧室的绝缘子采用三角形支撑，受力合理、结构稳定。

　　使用环境条件包括周围空气温度上限+40℃、下限-10℃（高寒地区-25℃），海拔≤1000m，相对湿度日平均≤95%、月平均≤90%，地震烈度不超过8度，且不适用于易燃、爆炸、化学腐蚀及剧烈震动的场所。

　　主要技术参数包括额定电压40.5kV，额定电流涵盖630A、1250A、1600A、2000A、2500A、3150A、4000A等，额定短路开断电流25kA、31.5kA，额定短路关合电流（峰值）63kA、80kA，额定短时耐受电流（4S）25kA、31.5kA，额定雷电冲击耐受电压（峰值）185kV，额定短时工频耐受电压（1min）95kV，机械寿命10000次或30000次，额定短路电流开断次数20次，合闸时间50~85ms，分闸时间40~85ms，储能电动机额定功率275W，储能时间≤15s。

　　设计有350mm、400mm、460mm等多种相间距离，以适应不同型号的开关柜，如XGN17-40.5、JYN1-40.5、KYN10-40.5等。此外，断路器寿命较长，其机械寿命满足M2级标准，电寿命满足E2级标准，具备开断感性和容性负载的能力，适配于多种主流开关柜，也可单独使用，与国内同类产品具有互换性。

　　ZN12-40.5型断路器集成了多项关键技术，其核心在于真空灭弧室、弹簧储能操动机构以及一体化的结构设计，共同保障了断路器的高开断能力、长寿命和可靠性。

　　该断路器采用纵向磁场触头和瓷质结构的真空灭弧室，具有体积小、开断时产生的扩散电弧电流在触头布一致、低电弧能量电压（20-200V）及低截流值（4-15A）的特点，开断能力强，电寿命长。

　　断路器采用弹簧储能式操动机构，该机构采用两用电动机进行交、直流储能操作，也可用于手动操作，具有储能时间短（≤15秒）、噪音低的特点，且机构与灭弧室系统采用一体化设计，结构紧凑。

　　ZN12-40.5/630-25，ZN12-40.5/630-31.5，ZN12-40.5/630A-31.5KA。

　　ZN12-40.5/1250-25，ZN12-40.5/1250-31.5，ZN12-40.5/1250A-31.5KA。

　　ZN12-40.5/1600-25，ZN12-40.5/1600-31.5，ZN12-40.5/1600-31.5KA。

　　ZN12-40.5/2000-31.5，ZN12-40.5/2500-31.5，ZN12-40.5/2500A-31.5KA。

　　17-40.5、JYN1-40.5、KYN10-40.5等多种型号的开关柜方便配合使用。

　　生产厂家：乐清市恒昭电气有限公司
