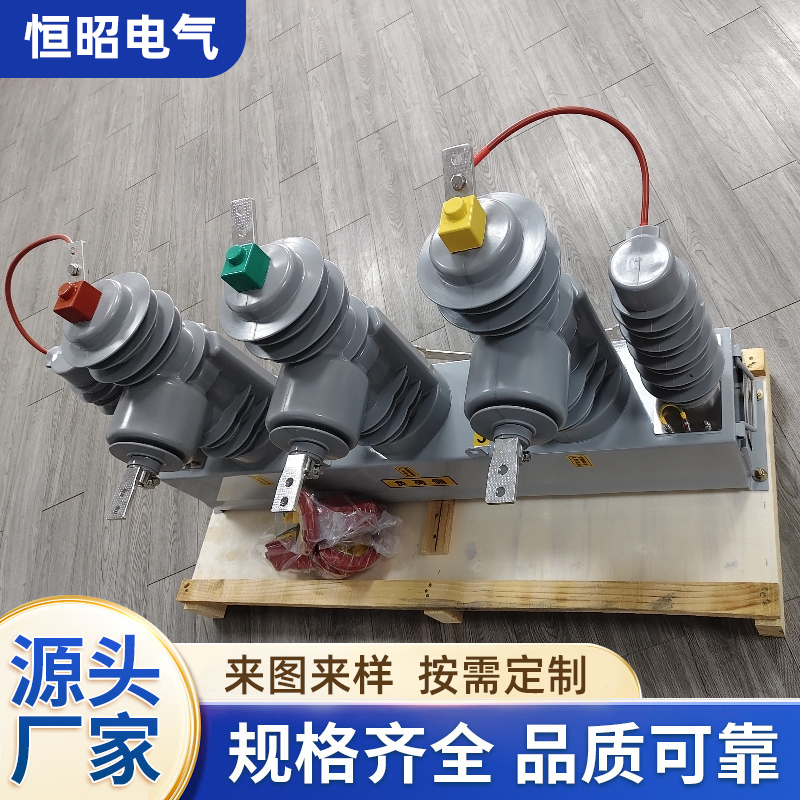

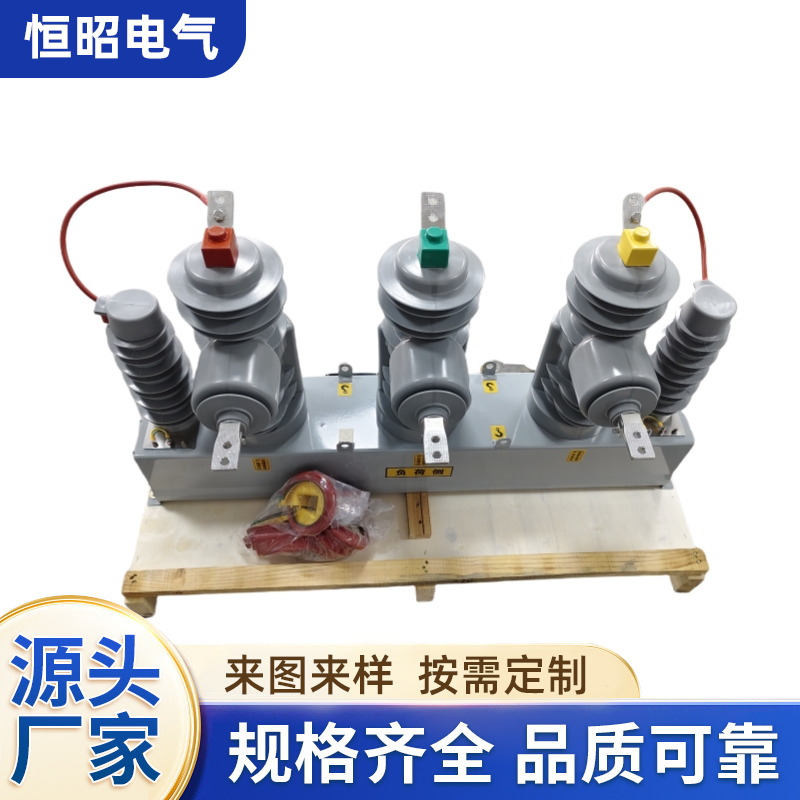

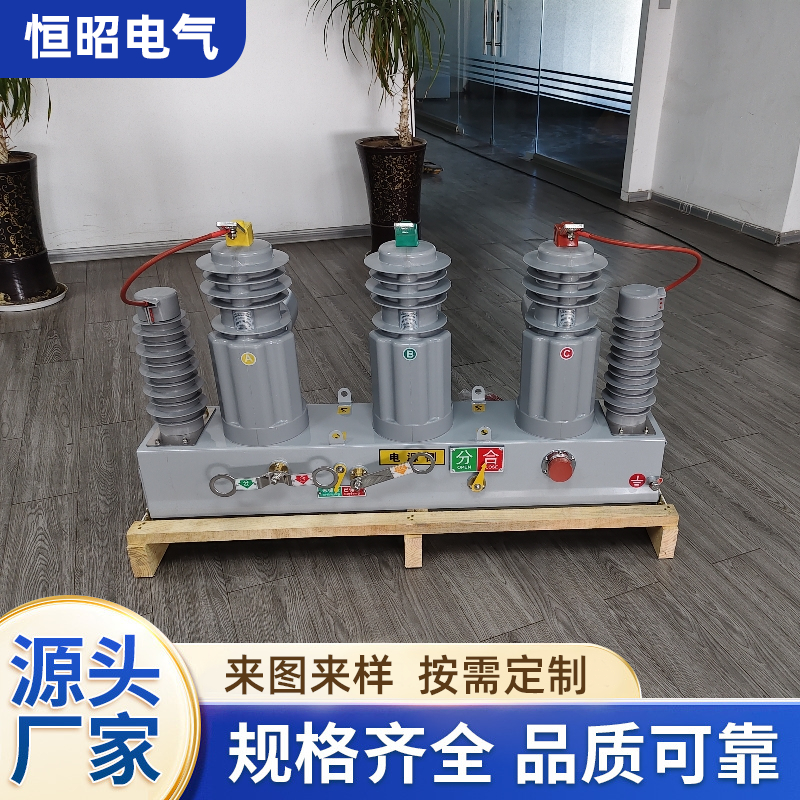

点击图片查看原图ZW32-12型电容取电一二次融合断路器是一款专为12kV（额定电压12kV）户外配电系统设计的小型化智能柱上开关设备。该设备集成了高压真空断路器本体（一次设备）与智能控制单元（二次设备），实现了保护、控制、测量、通信等功能的深度融合。
一、核心构成与工作原理
该断路器采用一体化设计，主要包含以下部分：
开关本体：采用三相极柱式结构，内置真空灭弧室，利用真空灭弧技术开断电流，具有开断能力强、无爆炸风险的特点。机构箱内可配置弹簧操作机构或永磁机构。
取电与测量单元：采用电容分压技术实现电压采集，并通过基于LPCT（低功率线圈）原理的电子式电流互感器采集电流信号，或采用电流-电压一体式传感器，以实现高精度、宽范围的电气量测量。
智能控制单元：即馈线终端（FTU），负责数据分析、逻辑判断与指令执行。它集成了、遥测、遥信功能，支持远程监控与自动化操作。
其工作原理为：测量单元实时采集线路的三相电流、电压及零序信号；控制单元分析这些数据，判断是否发生过流、速断、单相接地等故障；一旦确认故障，即向开关本体发送分闸指令，实现故障快速隔离。
二、主要技术特性与功能
电气参数：额定电流通常为630A、1250A、1600A；额定短路开断电流可达25kA或31.5kA。
智能保护功能：具备过流保护、速断保护、接地保护（含独立零序保护或零序功率方向保护）、过压/欠压保护等。支持0至3次自动重合闸，以恢复瞬时性故障供电。
故障处理与数据管理：能够快速检测并隔离相间短路和单相接地故障，通过语音、短信等方式报警。内置故障录波功能，可存储至少60条历史事件数据，并配备后备电源确保断电后数据不丢失。
通信与集成：支持电缆、光纤、4G无线等多种通信方式，可远程接入配电自动化主站系统，实现双向通信与“三遥”功能。
环境适应性：防护等级高（IP65或IP67），采用全封闭、防潮设计，部分型号内置电加热器。可在-30℃至+60℃温度范围及海拔3000米至5500米的高原、高湿度环境下稳定运行。
结构特点：整体为支柱式、小型化设计，采用不锈钢箱体与固封极柱，重量轻，机械寿命长（可达10000次以上），设计为免维护结构。
三、典型应用场景?
该设备主要用于35kV配电线路的保护与控制，是实现馈线自动化（FA）的关键设备。广泛应用于：
农村电网改造与城市配电网。
工业园区、工矿企业的供电线路。
野外作业等户外配电场合。
其核心作用是实现故障的快速定位与隔离，缩小停电范围，提高供电可靠性。
四、型号示例
常见型号包括ZW32-12/630-25、ZW32-40.5/1250-31.5、ZW32-40.5FG/1600-31.5KA等，其中“FG”常表示分界断路器型号。
