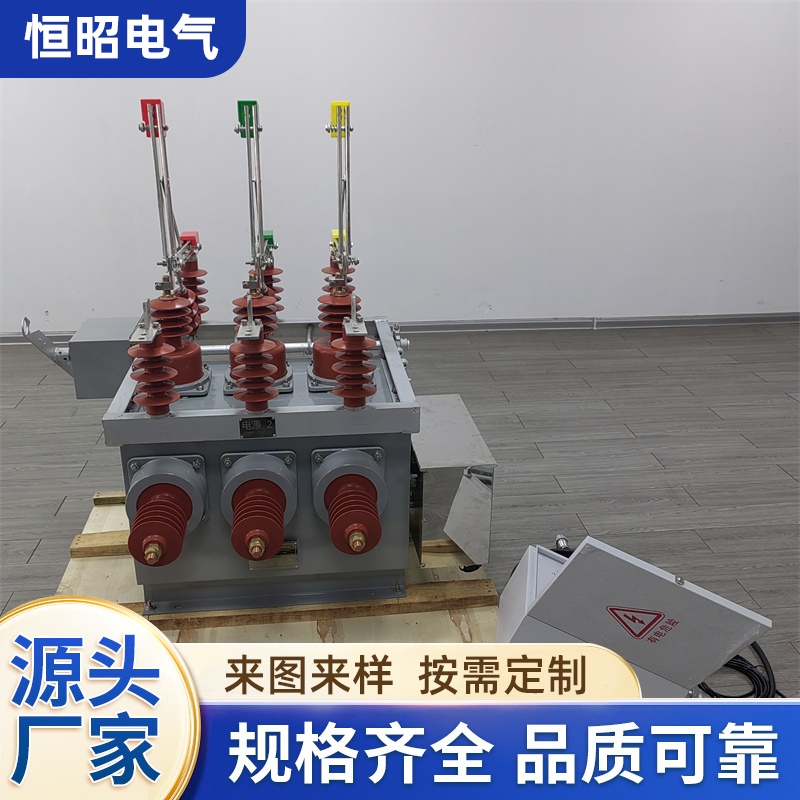

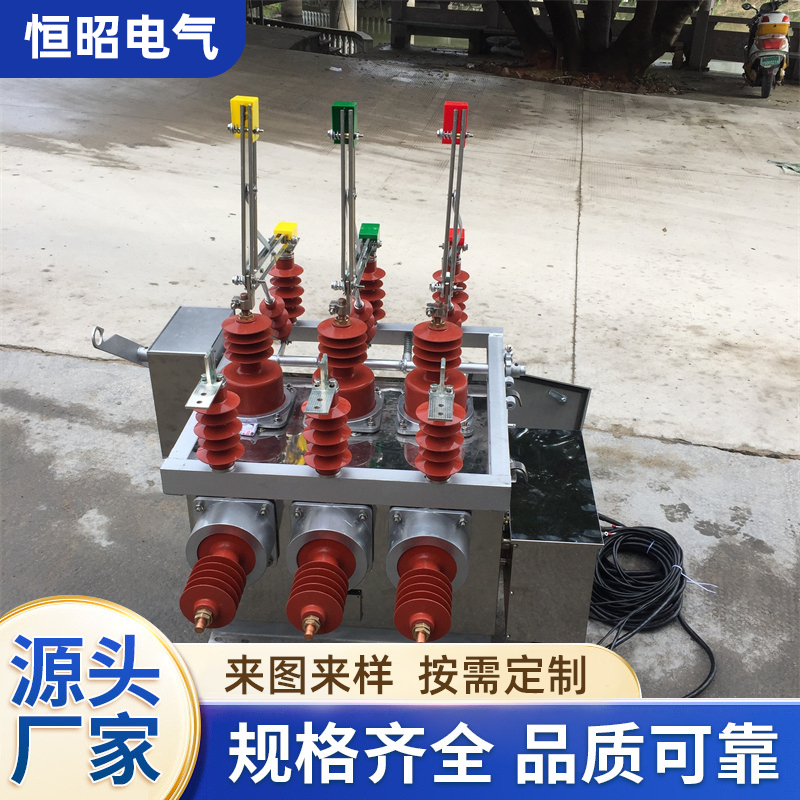

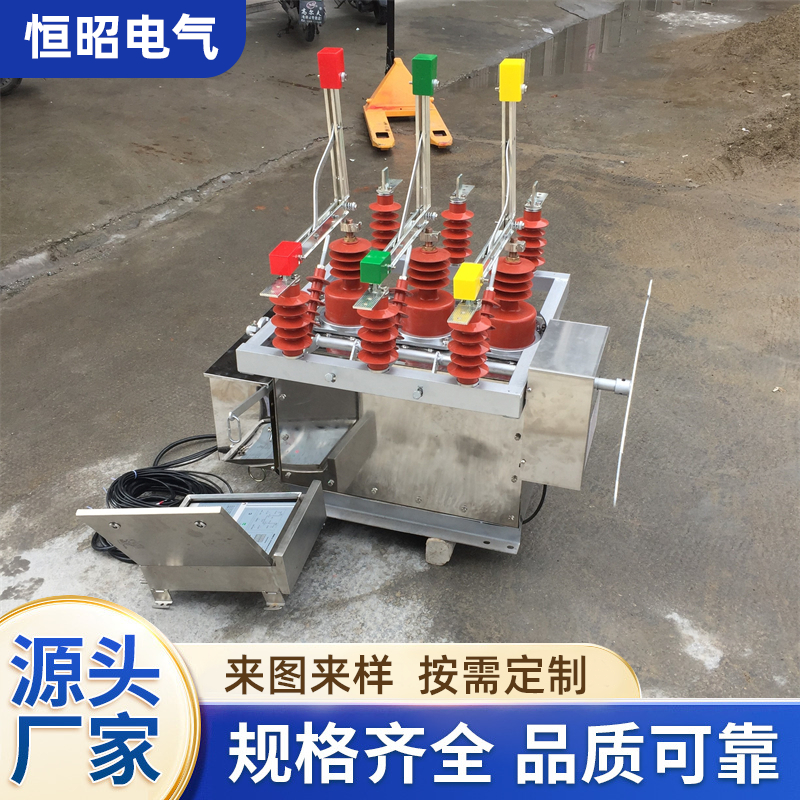

点击图片查看原图ZW10-12系列户外高压双电源真空断路器是一种用于额定电压12kV配电系统的三相交流50Hz户外高压开关设备。其主要功能是在双路电源供电系统中实现自动切换，当一路电源发生停电或欠压时，能自动切换到另一路正常电源供电，从而可靠保证重要负载供电的连续性。
一、产品概述与组成

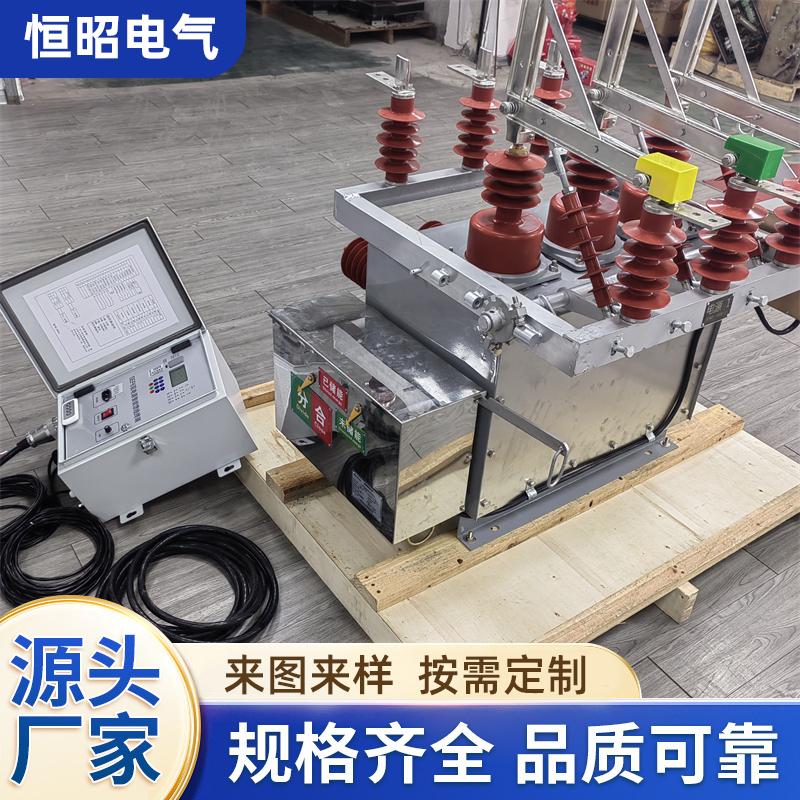

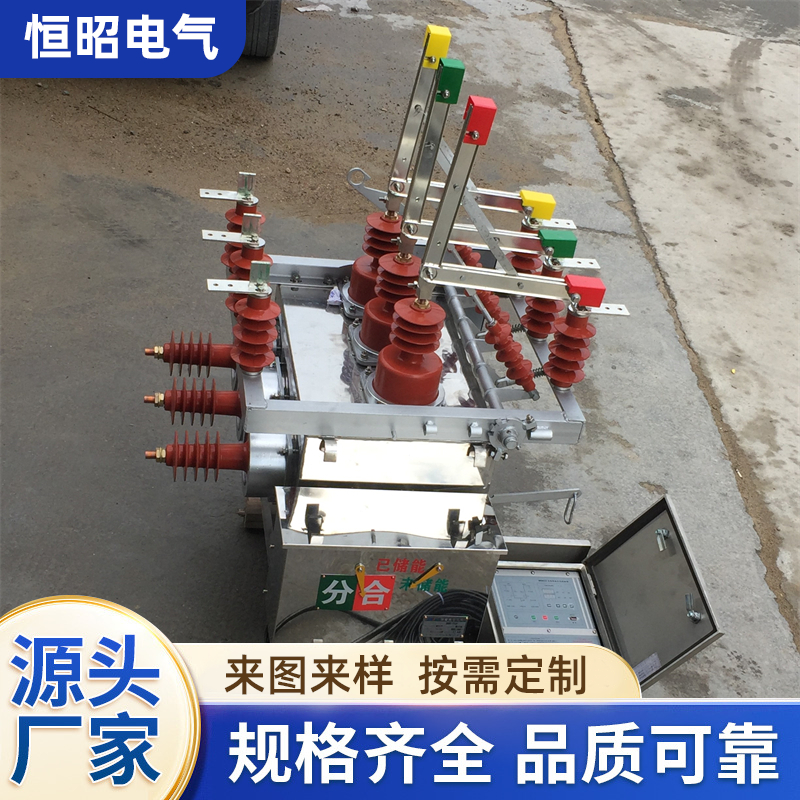

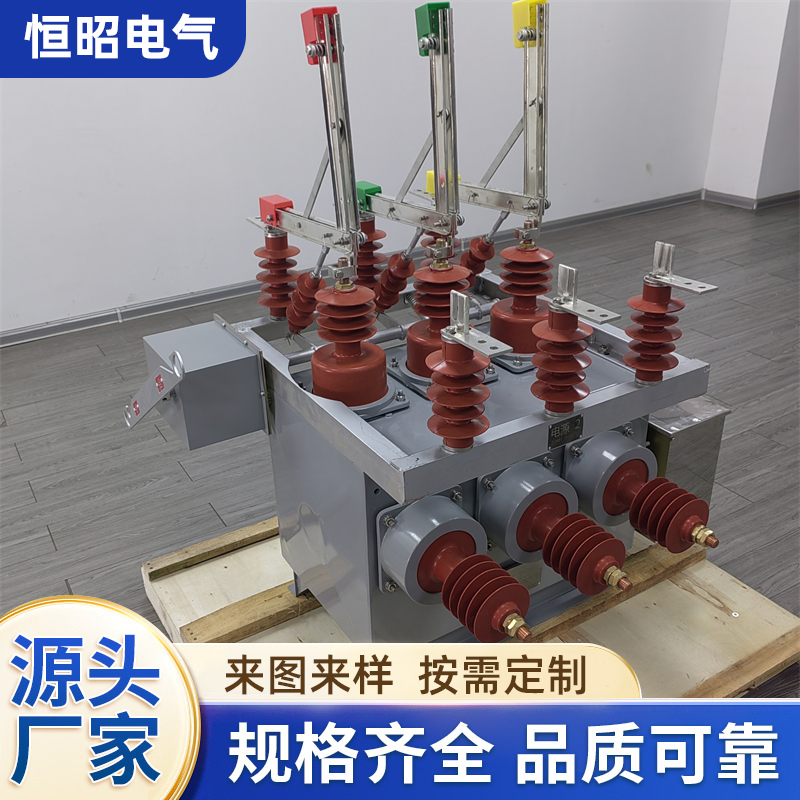

该系列产品通常由高压真空断路器和智能双电源切换控制器两部分构成。部分型号也可能包含双侧隔离开关。其操动机构主要为CT23型弹簧储能机构，具备电动和手动两种操作方式。
二、主要特点
高可靠性供电：核心功能是实现两路电源之间的自动投切，特别适用于不允许断电的重要场所，如煤矿、油田、矿山、冶金、化工、铁路及城网农网配电系统。
安全互锁：具备完善的机械和电气连锁功能，确保两路高压电源完全隔离，有效避免误操作和负载故障时的再次供电冲击。
维护简便：采用真空灭弧技术，实现无油化、空气复合绝缘。产品具有不充油、不充气、体积小、重量轻、无需检修的特点。
环境适应性：内部采用特殊抗凝露措施，确保箱体内部绝缘。适用于较严苛的户外环境。
智能控制：配备智能控制器，可实现来电延时合闸、优先供电设定、过流及速断保护、一次重合闸及闭锁等功能。
三、主要技术参数
额定电压：12 kV。
额定电流：常见规格有630A、1250A等。
额定短路开断电流：常见为20kA、25kA。
机械寿命：通常可达10000次。
使用条件：
周围空气温度：-25℃ ~ +40℃。
海拔高度：不超过2000米。
污秽等级：可达Ⅳ级。
风速：不超过34m/s。
四、型号含义示例
以ZW10-12G/630-20为例：
Z：真空断路器。
W：户外安装使用。
10：设计序号。
12：额定电压12kV。
G：常表示“隔离”或特定设计（不同厂家含义可能略有差异）。
630：额定电流630A。
20：额定短路开断电流20kA。
五、主要功能
自动切换：实时监测两路电源电压，在主电源故障时自动切换至备用电源，并在主电源恢复后可根据设定自动或手动切换回主电源。
保护功能：具备定时限过流保护和速断保护功能，对负载侧故障提供保护。
操作灵活性：支持自动模式与手动检修模式切换。
该系列产品是取代传统油绝缘断路器、实现配电系统无油化与自动化的优选设备之一，具有占地少、投资小、调试维护方便等特点。
