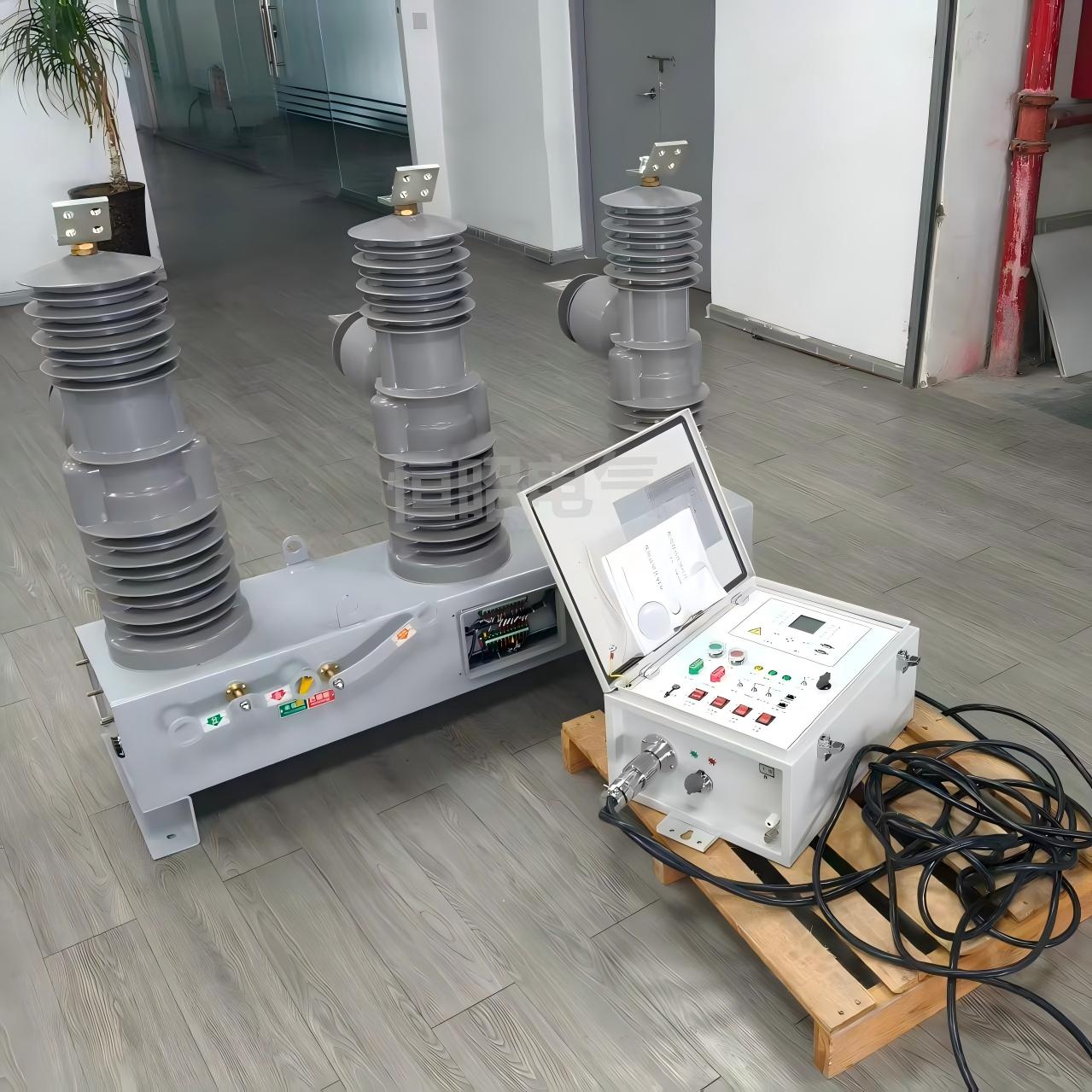

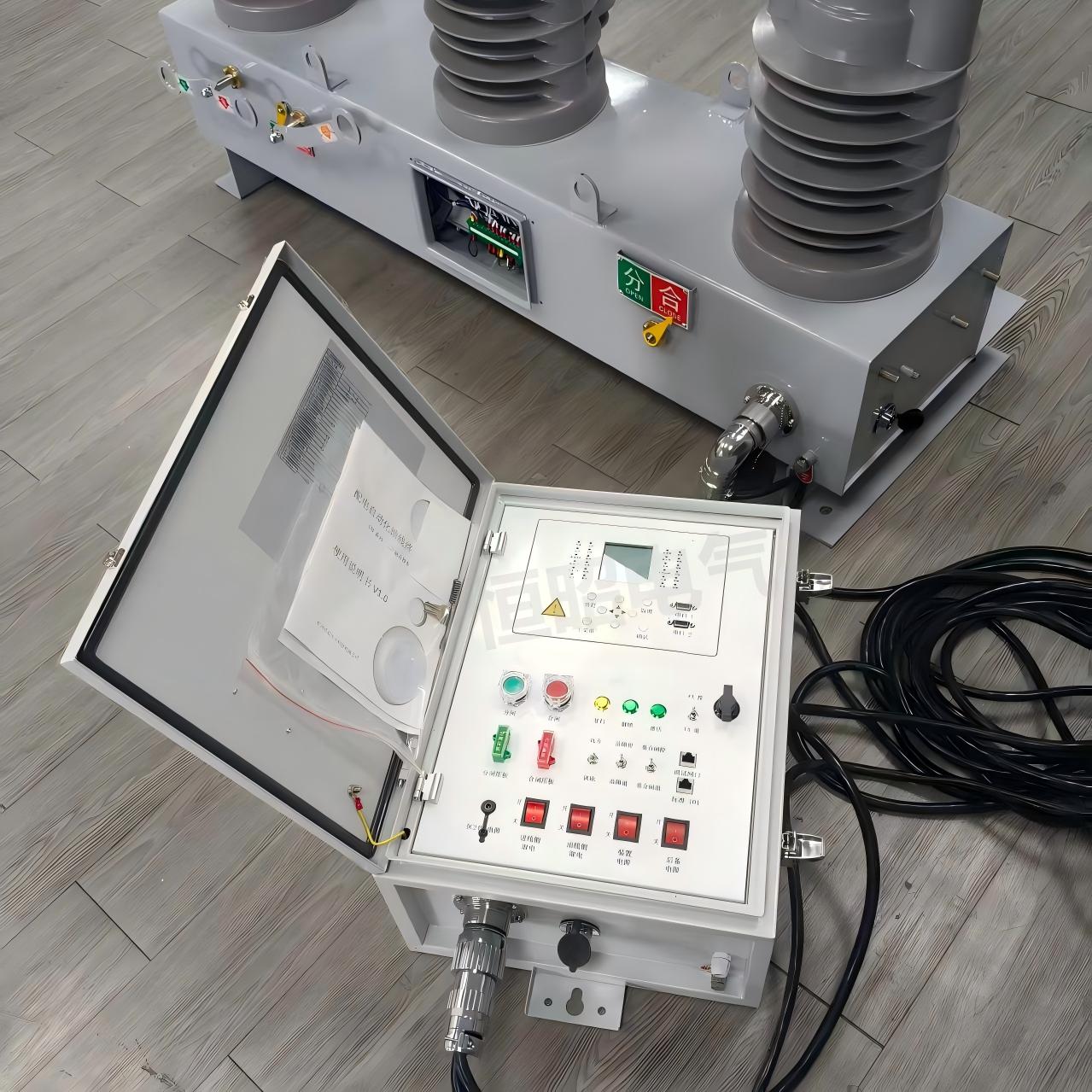

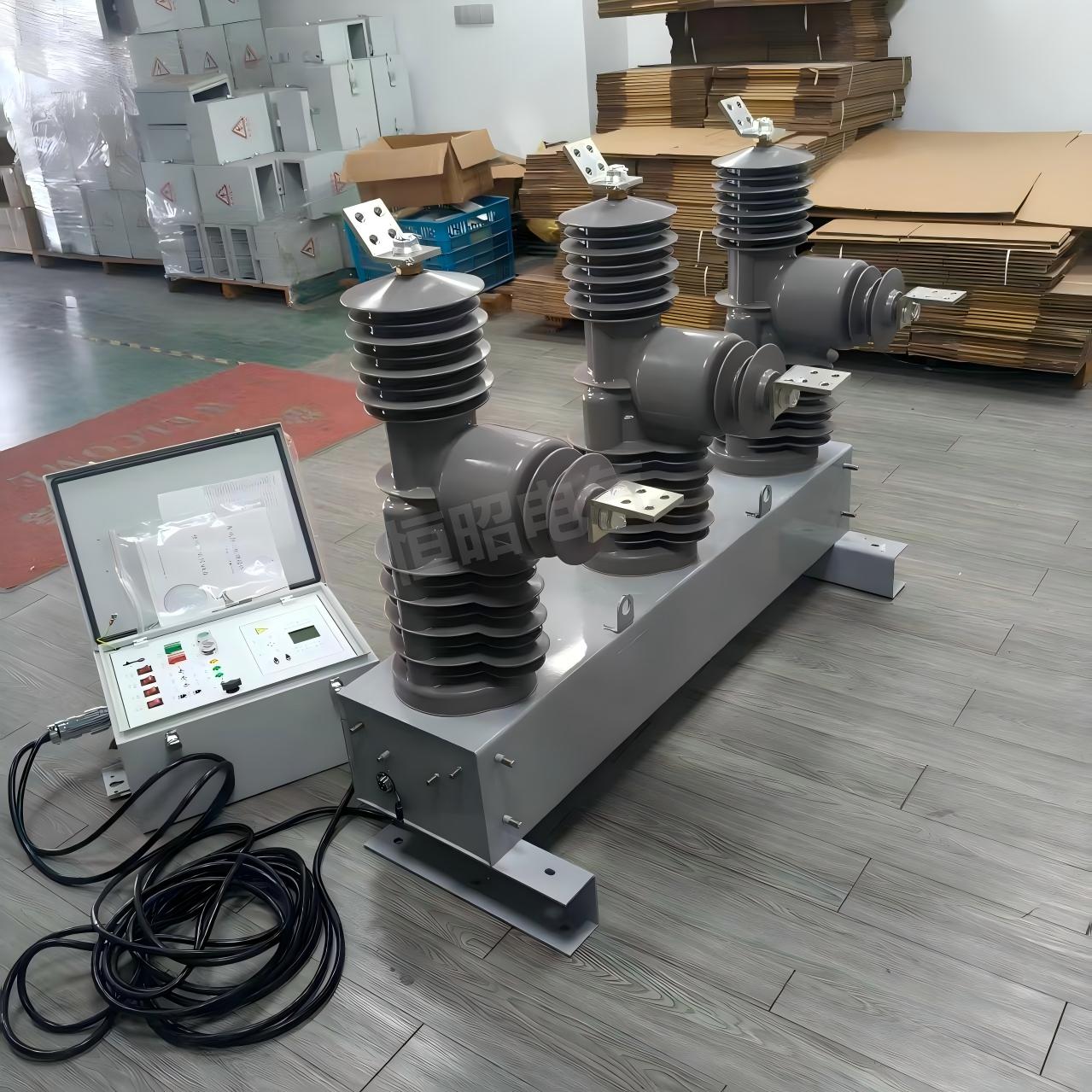

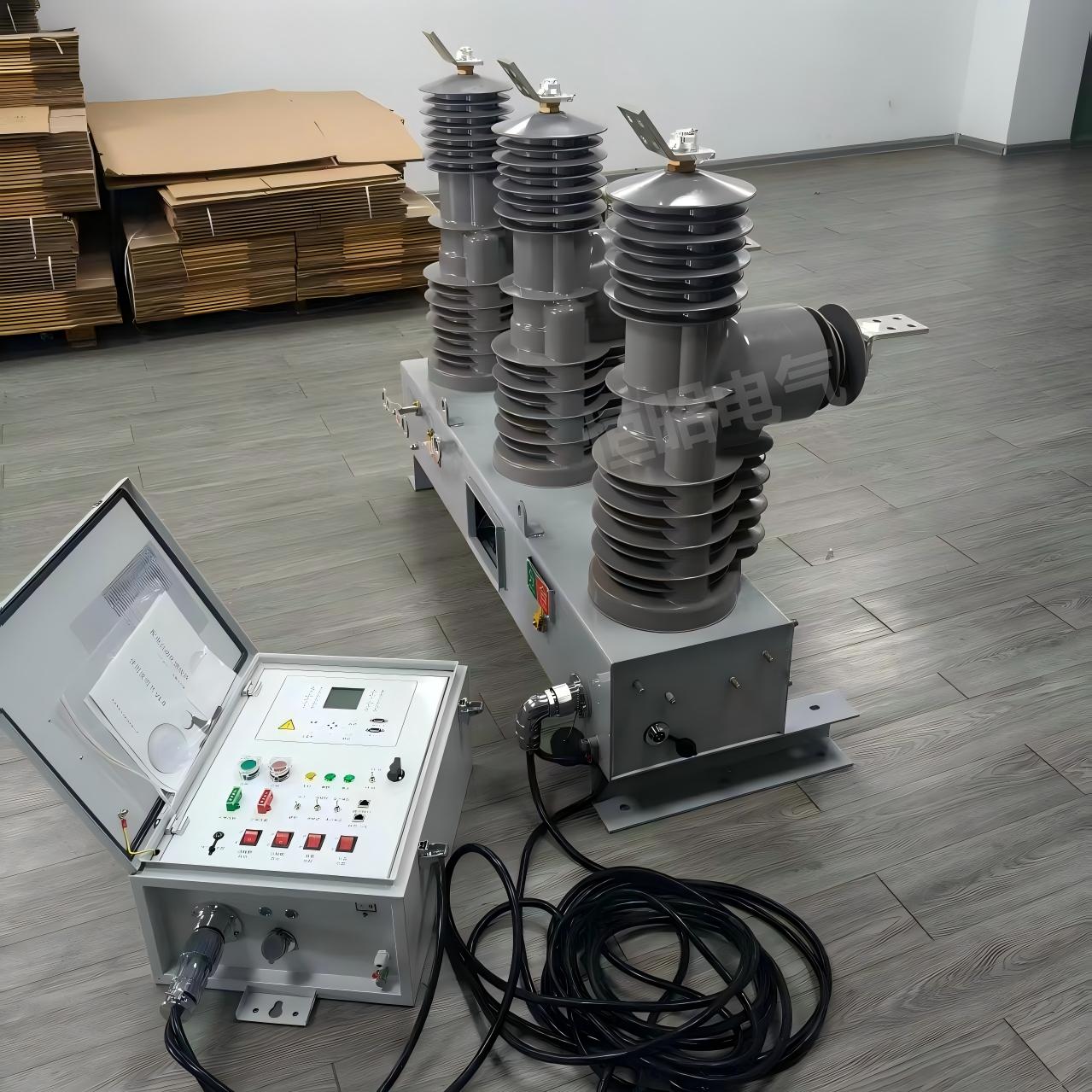

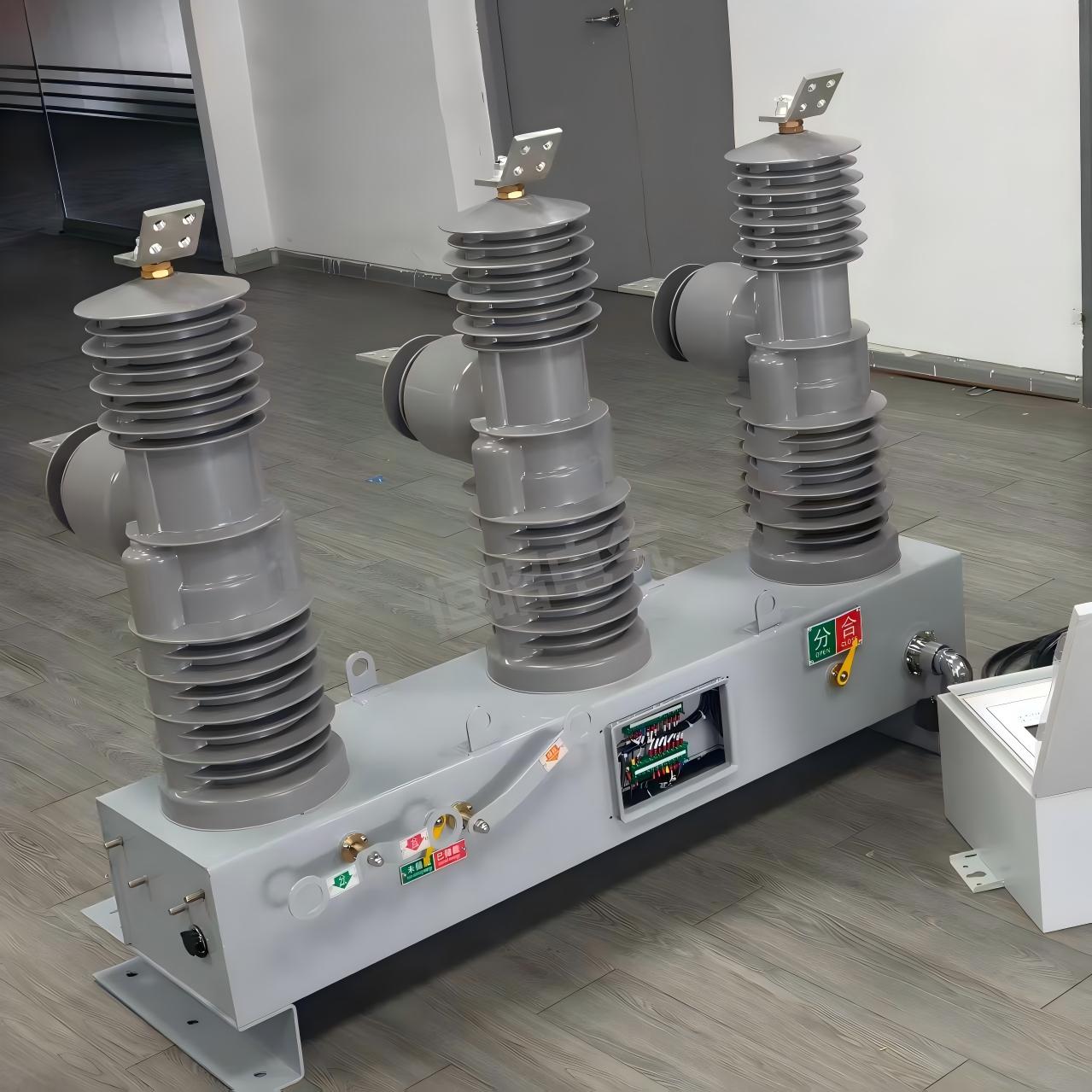

　ZW32-40.5 内置传感器为一体化电子式电流- 电压传感单元，采用?LPCT 低功率线圈测流与电容分压测压技术，无需外置 CT/PT 即可直接输出模拟量供 FTU 进行保护与计量 。

　　核心参数与技术原理

　　· 电流传感器：基于?LPCT（低功率线圈）原理，变比范围通常为?30A–1250A/1A（支持宽量程自适应），精度满足0.5S级计量及保护需求，具备线性度好、抗饱和特性 。

　　· 电压传感器：采用电容分压技术，直接采集相电压及零序电压，无需独立电磁式PT，支持过压、欠压及单相接地判据提取 。

　　· 集成方式：传感器与真空灭弧室共同封装于固封极柱或集成于本体内部，实现“一二次深度融合”，消除外置接线误差与安全隐患 。

　　· 输出信号：直接输出小信号模拟量（毫安级/毫伏级）至内置FTU终端，支持故障录波、三遥（遥测、遥信、）功能 。

　　功能特性与应用优势

　　· 免外置设备：内置设计省去了传统户外柱上开关所需的外置电流互感器（CT）和电压互感器（PT），显著减小体积与重量（约为传统产品2/3）。

　　· 高精度保护：支持零序功率方向保护，零序电流灵敏度可达0.1A，能识别单相接地故障并配合自动重合闸逻辑 。

　　· 环境适应性：全密封结构防潮防污，工作温度范围通常为-40℃～+70℃?，适应高海拔（≤5500米）及恶劣气候环境 。

　　· 标准化接口：符合国网一二次融合成套设备标准，模拟量齐全，可直接接入配电自动化主站系统进行故障研判 。

　　注：具体变比（如630A 或 1250A 规格）及精度等级需参照具体订货型号铭牌，不同厂家细节参数可能存在微调 。
