　LW36-126型户外自能式高压六氟化断路器是一种用于126kV电压等级电力系统的关键控制和保护设备，适用于交流50Hz输配电网络。其核心特点是采用SF6气体作为绝缘和灭弧介质，并运用自能式灭弧原理，配合弹簧操动机构，实现了开断能力强、操作功小、可靠性高的性能。

　　一、 主要结构与工作原理

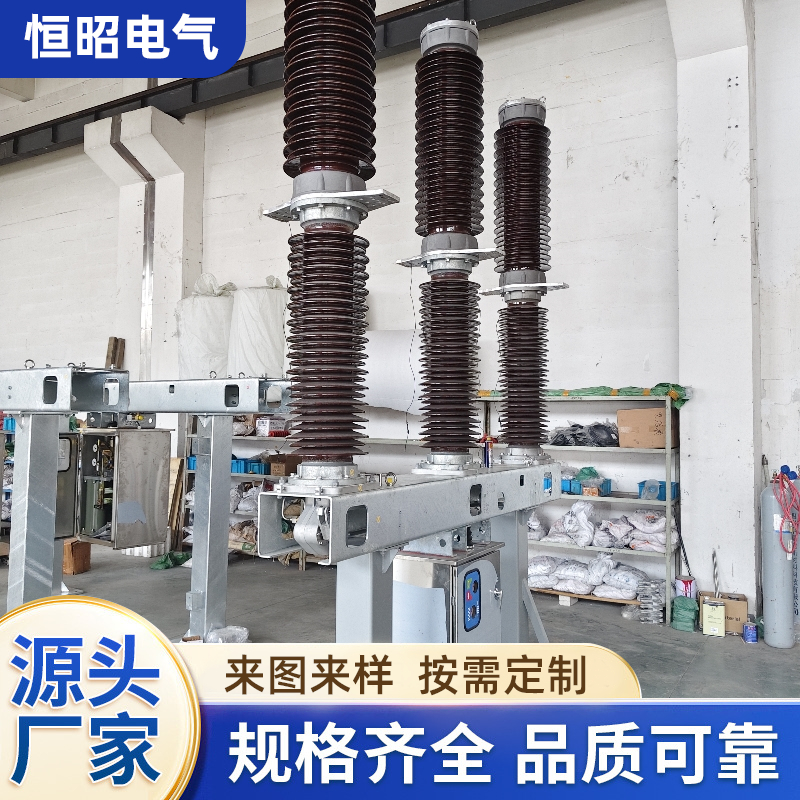

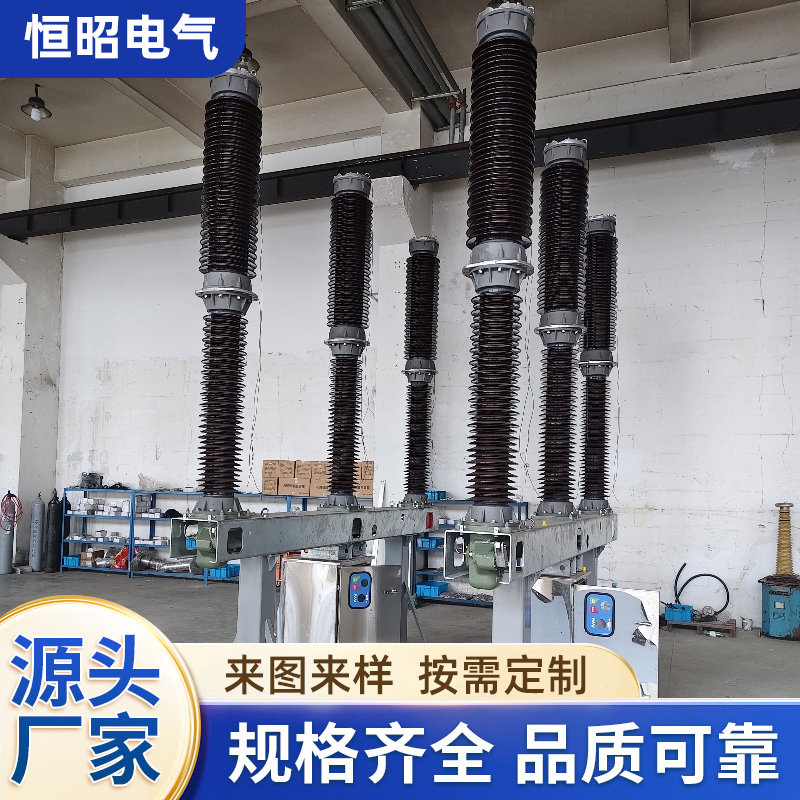

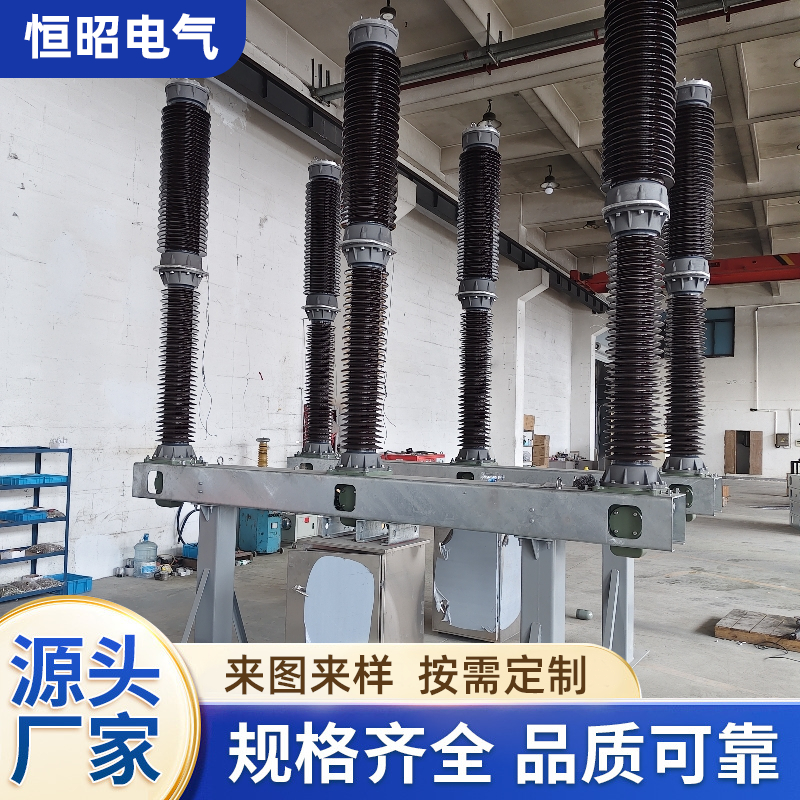

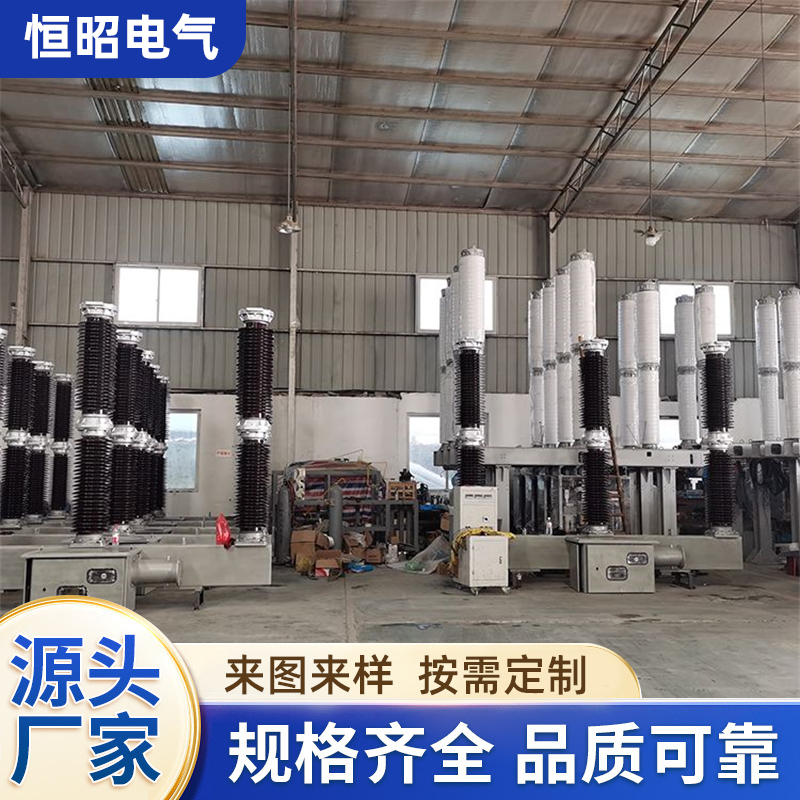

　　该断路器为户外三相交流设备，每台由装在同一横梁上的三个单极和一个弹簧操动机构组成，三极间机械联动。单极上部为灭弧室，中间为支柱瓷套，下部为拐臂盒。

　　灭弧室采用自能式原理，利用电弧自身能量建立灭弧所需气压，因而可采用直径较小的压气缸，显著降低了操作机构的负担。分闸时，机构带动动触头系统运动，动静触头分离产生电弧，电弧能量使压气缸内压力升高，随后高压SF6气体从喷口双向喷出，迅速熄灭电弧。合闸时，运动部件反向运动恢复至闭合状态，同时SF6气体通过回气装置补充进压气缸，为下一次分闸做好准备。

　　密封系统采用O型圈处理静密封，拐臂盒中的动密封则采用转动密封配合X型密封圈，以减少磨损和泄漏。

　　二、 额定技术参数

　　基本电气参数：额定电压为126kV，额定频率50Hz。?额定电流常见为3150A。?额定短路开断电流为40kA，额定峰值耐受电流与额定短路关合电流均为100kA（峰值）。

　　绝缘水平：在海拔2000m条件下，其极间或极对地的1min工频耐受电压（干试/湿试）为230kV/260kV（有效值），雷电冲击耐受电压（峰值）为550kV/622kV。当SF6气体压力为零时，仍能承受95kV的5min工频耐受电压。

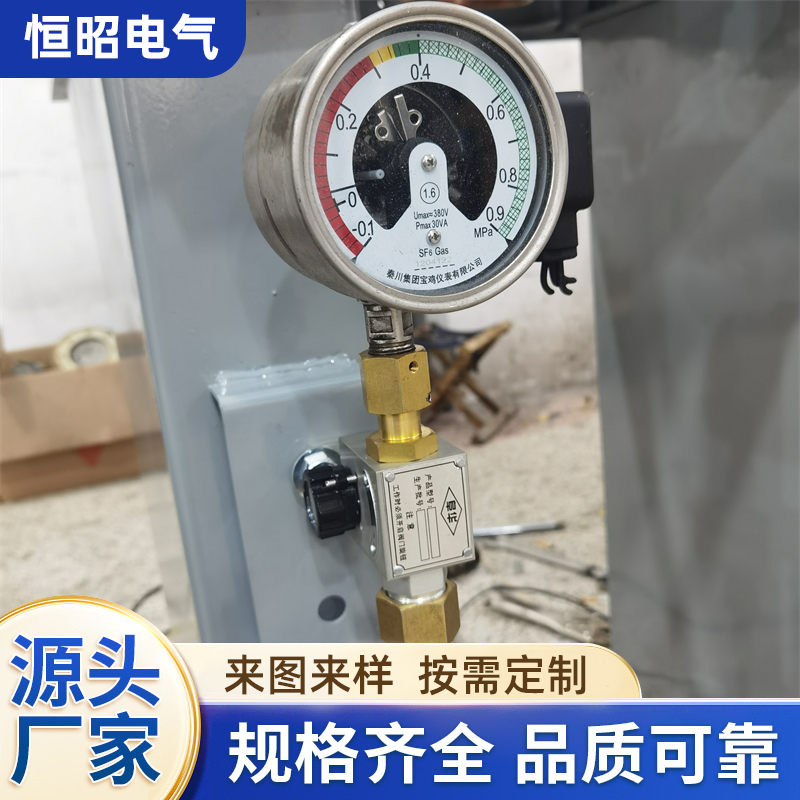

　　SF6气体参数：在20℃时，额定工作压力为0.50MPa±0.015MPa。补气报警压力为0.45MPa±0.015MPa，断路器闭锁压力为0.40MPa±0.015MPa。SF6气体年漏气率要求不大于1%，气体水分含量不大于150ppm（体积比）。

　　机械与操作特性?：动触头总行程为148mm±4mm，接触行程为25mm±3mm。 分闸时间典型值为28ms±5ms，合闸时间不大于110ms。 分闸速度与合闸速度分别为4.8m/s±0.5m/s和2.8m/s±0.5m/s。机械寿命可达6000次。额定操作顺序为“分-0.3s-合分-180s-合分”。

　　其他参数：主回路电阻不大于45μΩ。?断路器（含机构）总重量约为1400kg，SF6气体总重约6kg。控制回路电源通常为DC220V或DC110V。

　　三、 使用环境条件

　　正常使用环境需符合国家标准，主要包括：周围环境温度范围为-40℃至+40℃；海拔高度不超过3000m；风速不大于34m/s；地震加速度水平方向不大于0.2g，垂直方向不大于0.1g；空气污秽程度不超过GB5582中的Ⅳ级；安装场合为户外。?部分型号可能规定海拔不超过2000m，环境温度为-30℃至+40℃。

　　四、 安装、操作与维护

　　操作人员在安装、使用和维护前必须仔细阅读产品说明书。安装后需进行现场测试，包括机械特性调整、回路电阻测量、SF6气体微水含量检测及密封性检查等。日常使用中需密切关注SF6气体压力状态，当压力降至补气报警值时需及时补充，降至闭锁压力时断路器将被禁止操作。?定期维护应依据制造商提供的技术文件进行。

　　?五、 安全规范与注意事项

　　该断路器属于高压危险设备，任何操作都必须严格遵守安全规程。?在处理SF6气体时，需遵循相应的环保与安全指南。若对设备有任何疑问或需要更详细资料，应直接联系制造商。
