式料位计的应用范围很广，包括粗糙或精细的固体颗粒、粉末、液体、食品，甚至某些粘稠或腐蚀性的物质。

测量物料：除尘灰、粉煤灰、矿石粉、煤、水泥、塑料颗粒、PVC粉末、谷物、饲料……

应用现场：

钢厂：配料仓、储灰仓、原料仓……

电厂：粉煤灰仓、煤粉仓、原煤仓……

水泥厂：水泥仓、原料仓、熟料仓……



一、 概述

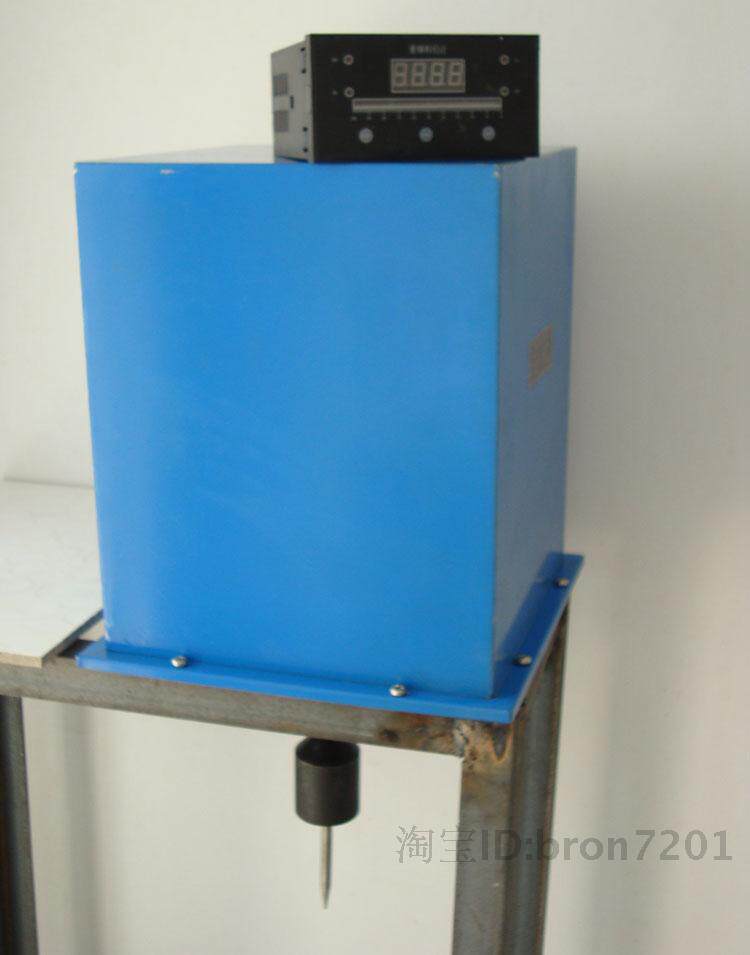

重锤料位计可用来测量粉状、颗粒状及块状固体物料料仓的料位，使用户可靠地掌握料仓中的料位。

料位计由传感器及控制显示仪表构成，传感器的设计吸收了国内外同类产品的优点，其独特的结构与传动方式使以往许多其它形式的重锤料位计经常出现的毛病都得以克服，做到运行可靠、维护量小、应用面广.

      控制显示器采用了16位单片机，由程序控制传感器的整个探测过程的动作并检测其信号，进行计算，在面板上的显示窗口显示料位数字，并有相应的4-20mA模拟电流信号输出，测量可定时自动进行，也可手动测量。

二、主要技术指标

1.   传感器

测量范围：      0～50m（特殊规格可协商）

测量精度：      ±3cm

重复性：       ±1％

分辨率：       ±3cm

探测速度：       0.15m/s

测 量 带：       ф2不锈钢钢丝绳

重锤重量：       1Kg

2.控制显示仪表

电源电压：      220VAC±10％    50Hz±1Hz

功    耗：      静止时 5W      运动时 55W

环境温度：      -30℃～+60℃

数字显示：      0.00～60..00（m）

电流输出：      4～20mA

输出信号精度：    ±0.1％

定时时间：       1～6999分钟（或按用户要求定）

与传感器**距离：  0.5km

重    量：       5kg

外形尺寸：  　   宽160×高80×长125

开孔尺寸：      宽（150+1）×高（75+1）

三、工作原理

安装在料仓顶部的料位计传感器的探测过程由控制显示仪表发出的信号控制。传感器由可逆电机、蜗轮、蜗杆、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。（见图1）

当传感器接到探测命令时：电机正转，经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动，使钢丝绳下放，带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使微动开关接触，控制显示器得到该信号立即发出电机反转命令，重锤上升返回，直到绕线筒碰上到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。

在此过程中，控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离，在面板进行数字显示，并在后面板端子上输出4～20mA电流信号。

四、选型标记

  ●根据料仓形状，安装位置，安装方式，插入深度等正确选型；





   ●尽可能的提供现场状况，我们将帮助您做出正确的选择。如：被测物料的名称、密度、粒度状态、毒性、温度、易燃易爆性、容器的压力、形状、材质、壁厚、检测位置、进出料方式；
   ●在高温时采用分体式探头，探头与电子单元的连接电缆为专用电缆，请根据现场要确定长度。
   ●我们所提供的现货均为常规产品，若有特殊需要，可专门订制。如：非常规安装方式，特殊材质，更高的技术要求或性能等。
