企业特殊行业经营资质信息公示
前面向大家介绍过住友Sumilizer GP，该产品有特殊的分子内含亚磷酸酯磷和非对称受阻酚的结构，通过抑制老化交联、减少碳化、控制析出三个方面，来改善薄膜晶点，提升PE薄膜良率。天，我们来介绍另一款同样骨骼清奇的抗氧剂产品-Sumilizer GS，该产品定位于解决两类特殊的抗老化问题：无氧状况下的热老化 & 无磷抗氧：
首先看**类应用场景-无氧状况下热老化

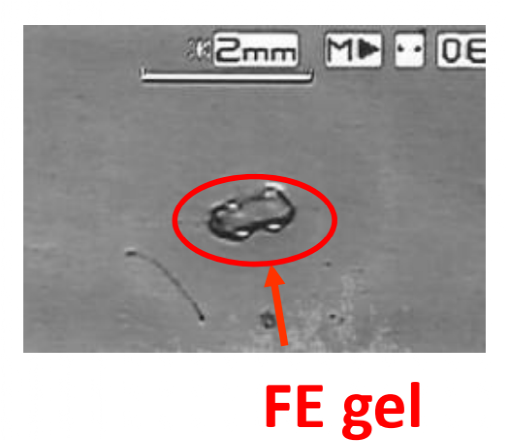

典型表现是聚合物交联导致的晶点、发黄，常出现在双螺杆改性机筒内、薄膜挤出机内部等缺氧环境，尤其含丁二烯单体的聚合物（如SBS、ABS等）加工过程中容易出现这类问题。

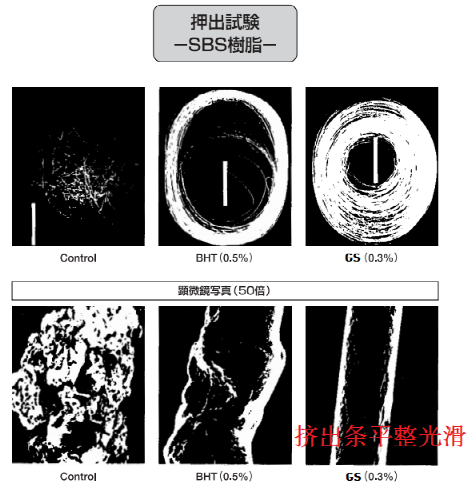

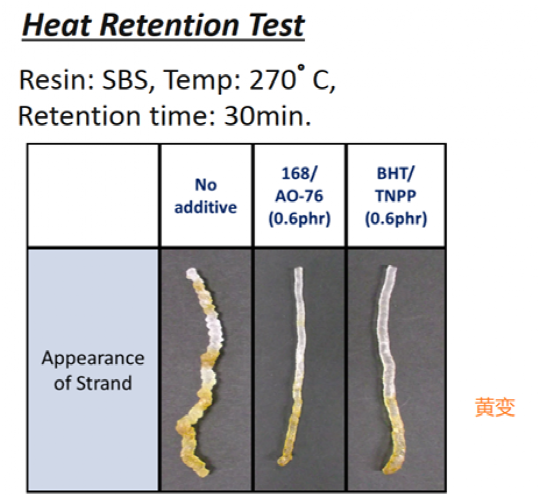

见下面两张图：

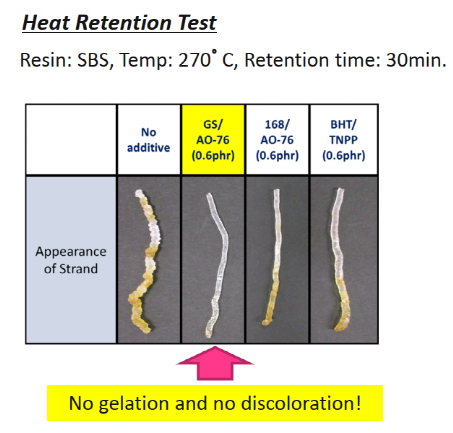

上图可看出，传统抗氧剂（1076/168/BHP等）无法阻止SBS聚合物在该缺氧热老化实验中变黄。

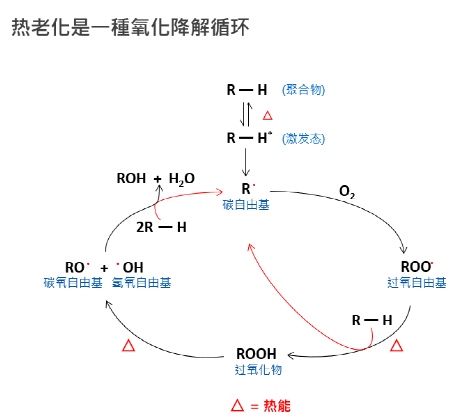

以上晶点和黄变现象的本质是SBS聚合物的交联（缺氧环境中）：聚合物受热首先产生碳自由基，其半衰期非常短（10的负三次方秒至 10的负六次方秒），传统受阻酚和亚磷酸酯还未来得及捕捉，这些活泼的碳自由基就自行反应，形成交联，表现为上图的晶点和发黄。
那么Sumilizer GS是如何解决缺氧环境下的老化问题呢？

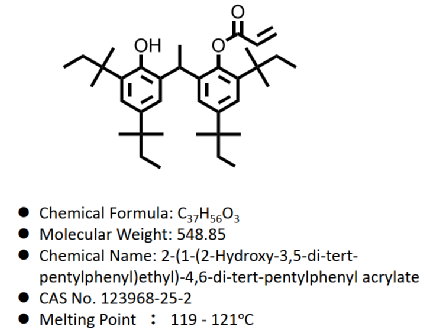

秘密在其结构之中：

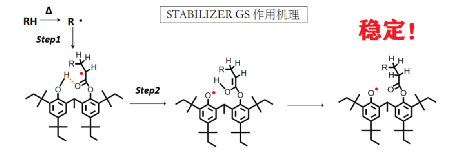

其特有的双官能团结构，其中敏感的丙烯酸酯基可直接捕捉碳自由基，再通过分子内氢键的方式稳定该自由基，从而快速有效地防止聚合物交联及降解。
讲完原理，是骡子是马，还得拉出来溜溜，看看实际表现：

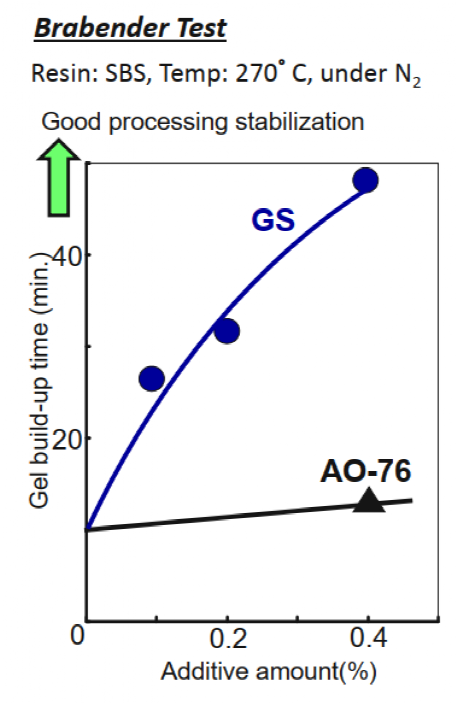

以下是氮气保护下SBS交联产生凝胶的时间（布拉本德混炼实验），1076即使添加到0.4%，凝胶时间无明显增加；而Sumilizer GS添加0.4%以后，抗凝胶时间相比初始增加了近4倍，这意味着对SBS高分子在其保护之下，抗凝胶交联性能提高了近5倍。
以上保护效果表现在制品上，就是更好地耐高温黄变，更少的晶点、更稳定的熔指。
例1）：Sumilizer GS在材料热老化中抗黄变

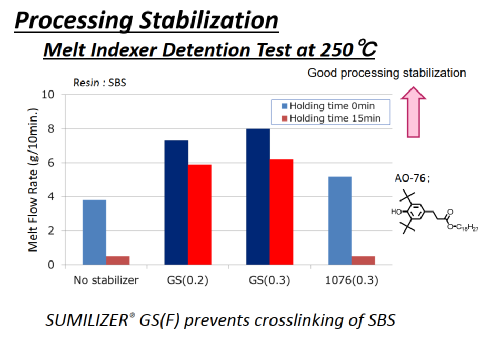

例2）Sumilizer GS提高材料熔指稳定性，
需要指出的是：热老化产生的碳自由基，在不同聚合物中对熔指影响会有区别。
如对PP，是高分子断链，表现为熔指升高；
对PE或者含有丁二烯单体的SBS/ABS，更可能出现的是交联，表现为熔指降低，因此该SBS案例中，Sumilizer GS的作用是保护聚合物熔指不降低或者少降低，这种对保护作用是其他受阻酚（如1076）所无法提供的。
例3）Sumilizer GS减少材料在加工过程中的老化，

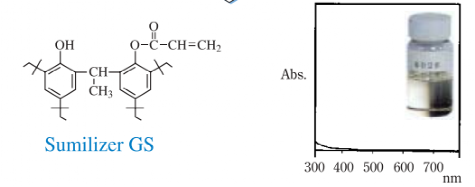

**，该产品还有一个小优点值得提一下-透明无色，因此可用于透明度要求较高的薄膜制品中。
综上所述：独特双官能团结构的Sumilizer GS，其敏感的双键可以快速捕捉碳自由基，因此可解决常规抗氧剂无法解决的缺氧环境下的老化问题，
尤其适合于含丁二烯单体的聚合物（如SBS、ABS等），典型应用场景比如SBS热收缩膜、透明聚烯烃膜、或者大制件成型时，融化后的聚合物需要在料筒中停留较长时间，来保护材料的颜色和熔指等物性。
第二类应用场景-无磷抗氧：
磷系抗氧剂与某些添加剂或工况不兼容，所以需要无磷配方。
如在溴锑阻燃配方中，锑会与亚磷酸酯反应，导致磷失去作用，同时可能让制品发黑。因此在浅色的溴锑阻燃配方中，如果还有高含量玻纤，就非常适合采用无磷的抗氧体系；

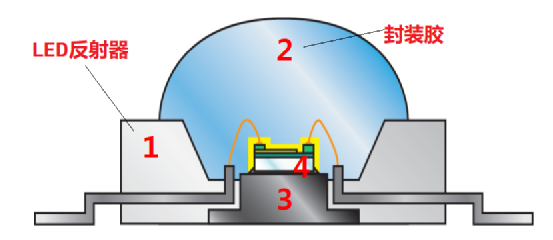

再比如LED支架材料（PCT/高温尼龙等），制品要求浅色又加工温度高，常用的磷系阻燃剂可能会导致封装胶失效，该情况下也适合采用无磷抗氧体系。
Sumilizer GS独特的受阻酚羟基和双键，可以直接捕捉碳自由基，从而保护材料不被高温影响，同时不会影响后道工艺。
