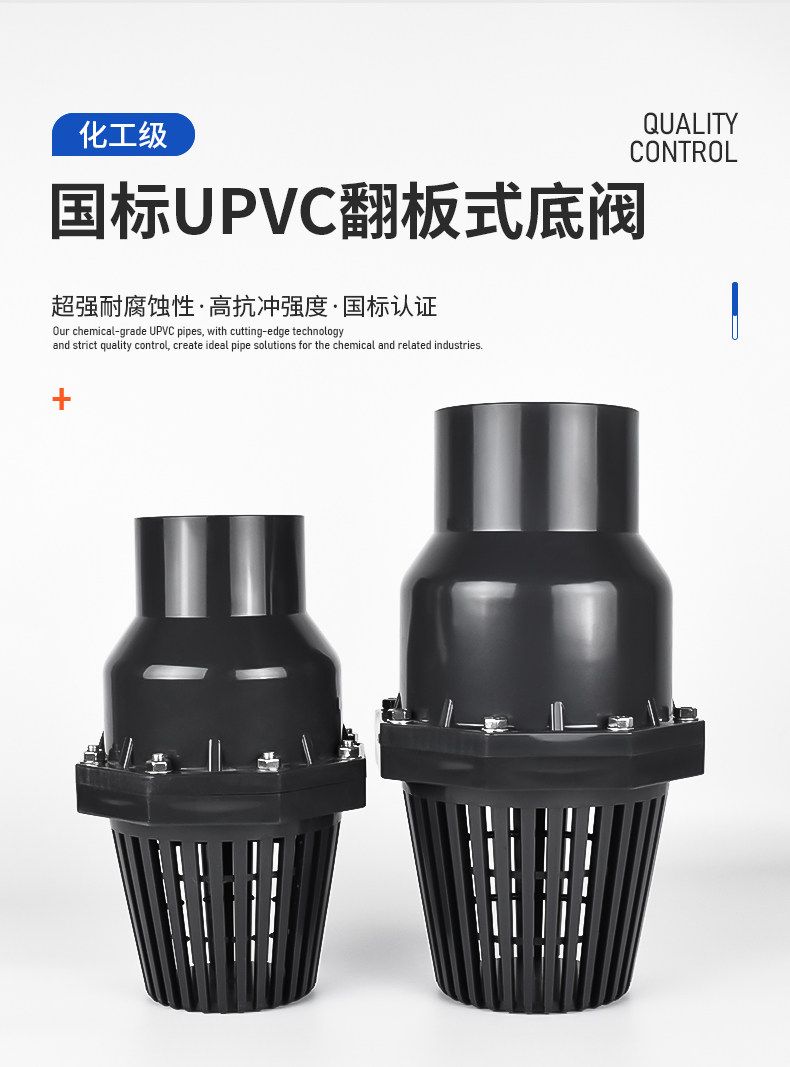

深圳南艺管业化工级UPVC国标翻板式底阀：耐酸碱塑料吸水阀的技术说明

产品概述

在工业塑胶管路系统中，UPVC翻板式底阀（又称吸水阀、单向底阀） 是一种安装于水泵吸水管路末端的单向止回阀，其功能是确保水泵启动前吸水管内充满液体，防止停泵后管路中的液体回流至水源或储槽，从而避免水泵空转、气蚀及管路液位下降等问题。底阀广泛应用于给水工程、化工液体输送、环保水处理及农业灌溉等需要自吸或离心泵吸上工况的管路系统。

深圳南艺管业有限公司推出的化工级UPVC国标翻板式底阀，适用于给水及化工管路系统中水泵吸水管路的末端安装，产品连接形式为法兰连接或承插粘接式，可依据客户需求提供对应接口形式。产品依据国标GB标准组织生产，规格覆盖dn50至dn300，其中常用规格dn50至dn200备有库存，可快速响应客户的采购需求。

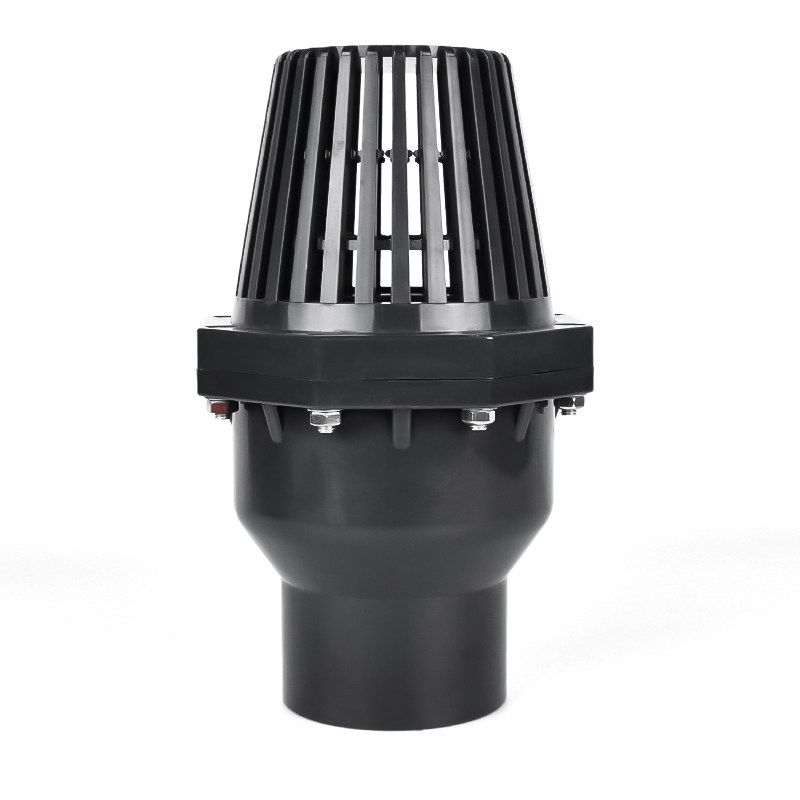

翻板式底阀的结构由阀体、阀盖、阀瓣（翻板）、密封圈及过滤网等部件组成。阀瓣通过销轴连接于阀体内部，依靠自重及介质回流压力实现自动关闭，当水泵启动时，吸入负压使阀瓣开启，介质通过底阀进入吸水管；停泵时，阀瓣在自重及回流水压作用下自动关闭，防止管路液体回流。底阀进水口处配备过滤网，可拦截水源中的颗粒杂质，保护水泵叶轮及管路阀门免受磨损与堵塞。

材质选用UPVC（硬聚氯乙烯），具备耐酸碱腐蚀、耐老化及抗冲性能，适用于化工酸碱液体、环保水处理、工业废水、电镀液、海水及给水等介质中水泵吸水管路的末端安装。密封圈材质为EPDM（三元乙丙橡胶）或FPM（氟橡胶），根据介质类型选择对应材质。

技术参数

深圳南艺管业化工级UPVC国标翻板式底阀依据GB/T 10002.2及GB/T 13932（通用阀门 铁制旋启式止回阀标准中相关要求）等标准组织生产，主要技术指标如下：

• 公称压力：PN10（1.0MPa） ；
• 适用温度范围：-10℃ ～ +55℃ ，瞬间使用温度可达+60℃ ；
• 连接形式：法兰连接（国标PN10法兰）或承插粘接式（直口），可依据客户需求提供；
• 结构形式：翻板式（旋启式），阀瓣绕销轴旋转启闭；
• 进水口过滤网：标配UPVC材质过滤网，网孔直径3～5mm，有效拦截颗粒杂质；
• *小开启压力：≤0.01MPa，水泵启动后阀瓣可迅速开启；
• 密封圈材质：标配EPDM密封圈，适用温度-20℃ ～ +80℃ ，适用于水、弱酸碱介质；可选配FPM（氟橡胶）密封圈，适用温度-20℃ ～ +200℃ ，适用于强酸碱及有机溶剂介质；
• 维卡软化温度：≥80℃ （依据GB/T 8802）；
• 密封试验：抽检产品进行水压密封试验，试验压力1.0MPa，保压1分钟，阀瓣密封面无渗漏；
• 壳体试验：抽检产品进行水压壳体试验，试验压力1.5倍公称压力（1.5MPa） ，保压1分钟，阀体无渗漏及可见变形。

生产工艺

深圳南艺管业化工级UPVC国标翻板式底阀的生产流程涵盖原料配混、阀体与阀盖注塑成型、阀瓣加工、销轴安装、密封圈装配、过滤网装配、总装检测及包装入库等环节。公司注塑环节采用国内**的海天注塑机，单机注射量可达20多公斤，可实现dn200及以上大口径阀体及阀盖的整体一次成型，避免因分体拼接导致的强度薄弱点。

阀瓣（翻板）是底阀的核心部件，其启闭灵活性与密封可靠性直接影响底阀性能。阀瓣采用UPVC材质注塑成型，密封面与阀体密封圈配合紧密。阀瓣绕销轴旋转，销轴材质选用耐腐蚀的UPVC或钛合金，确保在酸碱介质中长期运行不生锈、不卡滞。阀瓣的开启角度设计为≥60° ，确保介质通过时流阻较小。

过滤网采用UPVC材质注塑成型，网孔分布均匀。过滤网安装于底阀进水口端，通过卡环或螺纹固定，便于拆卸清洗。在质量检测环节，每批次底阀需通过以下检测项目：

• 外观检测：阀体内外表面光滑平整，无气泡、裂纹、凹陷、毛刺等缺陷，过滤网完好无破损；
• 尺寸检测：法兰连接尺寸（螺栓孔中心圆直径、螺栓孔径、法兰外径）、阀体总长度、阀瓣密封面尺寸采用专用量具检测，偏差控制在标准允许范围内；
• 阀瓣灵活性测试：手动检查阀瓣绕销轴旋转的灵活性，确保无卡滞现象，阀瓣在自重作用下可自由回落至密封位置；
• 密封试验：抽检底阀进行反向水压密封试验，试验压力为1.0MPa，保压1分钟，阀瓣密封面无渗漏；
• 壳体强度试验：抽检底阀进行正向水压壳体试验，试验压力为1.5MPa，保压1分钟，阀体无渗漏及可见变形。

对于非标规格定制需求，公司可按图纸开模生产，3天可出具方案、7天交付非标件，定制合格率达99.8% ，可承接加厚高压、非标法兰连接尺寸、特殊接口形式等定制加工。

使用场景

• 化工与新能源行业：在化工企业的酸碱液体输送系统中，UPVC翻板式底阀用于化工泵吸液管末端，安装于储罐或槽车卸料口。UPVC材质耐酸碱腐蚀的特性适用于盐酸、硫酸、氢氧化钠等介质的吸上输送。新能源领域，部分锂电企业的溶剂及电解液输送系统中选用UPVC底阀配合化工泵使用。
• 环保水处理与工业废水：在工业废水处理、中水回用及污水提升泵站中，UPVC翻板式底阀用于潜水泵或离心泵吸水管末端，防止停泵后管路液体回流至集水井或调节池，保证水泵再次启动时的自吸能力。金科环境、北京博天大同、福莱特光伏等企业在其水处理项目中均有应用。
• 电镀与表面处理行业：电镀园区的强酸强碱电镀液输送系统中，UPVC翻板式底阀用于电镀液循环泵吸液管末端，安装于电镀槽或药液储槽内。过滤网可有效拦截电镀液中的颗粒杂质，保护泵体与管路阀门。

安装说明

UPVC翻板式底阀在安装时需注意以下事项：

1. 安装位置：底阀应垂直安装于吸水管末端，阀瓣开启方向朝上，确保阀瓣在自重作用下可正常回落关闭。底阀进水口应浸没于水源液面以下，浸没深度不小于0.3m，防止吸入空气；
2. 连接方式：依据底阀接口形式（法兰或承插），采用对应连接方法。法兰连接时需使用EPDM或FPM法兰垫片，螺栓应均匀锁紧，扭矩控制在规定范围内；承插粘接时按IPS胶水或优联科胶水使用规范操作，固化时间依据环境温度确定；
3. 过滤网检查：安装前应检查过滤网是否完好、网孔是否堵塞，确认无误后方可安装；
4. 避免受力：底阀安装后吸水管应设置支架或固定装置，底阀本身不应承受管道系统的重量或弯曲应力；
5. 定期清理：底阀过滤网应定期清理（清理周期依据水质情况确定，一般为1～3个月），避免杂质堵塞网孔影响吸水流量。

配套与服务

深圳南艺管业的主营产品覆盖UPVC、CPVC、PPH、FRP/UPVC、FRP/CPVC等材质的管道、管件、阀门（球阀、蝶阀、截止阀、隔膜阀等）及胶水。公司已与30多家管道及阀门供应商建立合作，可提供不同材质规格、标准体系的配套产品。公司采用德国克劳斯玛菲挤出生产线保障管道型材工艺稳定性。产品材质覆盖UPVC、CPVC、PPH、FRP/UPVC、FRP/CPVC等，规格范围dn20至dn1000。

售后服务方面，公司实行管材质保“三包”政策（包修、包换、包退），6小时内提供解决方案，48小时内上门处理，就近地区2小时到达现场，并提供全国范围的现场安装指导与质量跟踪服务。

选型指导与联系方式

客户在选型化工级UPVC国标翻板式底阀时需确认以下信息：

1. 公称通径（dn规格，与吸水管尺寸匹配）；
2. 连接形式（法兰连接或承插粘接，法兰连接需确认法兰标准及压力等级）；
3. 介质类型与温度（确认UPVC材质耐化学适用性，并选择对应密封圈材质——水及弱酸碱选用EPDM，强酸碱及有机溶剂选用FPM）；
4. 系统工作压力（确认PN10等级满足要求）；
5. 水源条件（确认水源中颗粒物含量，评估过滤网清理周期）。

对于非标规格或特殊接口定制需求，客户可提供图纸或现场工况参数，由技术团队评估可行性并出具方案。

深圳南艺管业化工级UPVC国标翻板式底阀，适用于给水及化工管路中水泵吸水管末端的防回流与自吸保障场景。如有选型、技术咨询或采购需求，可通过以下方式联系深圳南艺管业销售
