深圳南艺管业工业UPVC简单球阀：PVC直口承插阀门的技术说明

产品概述

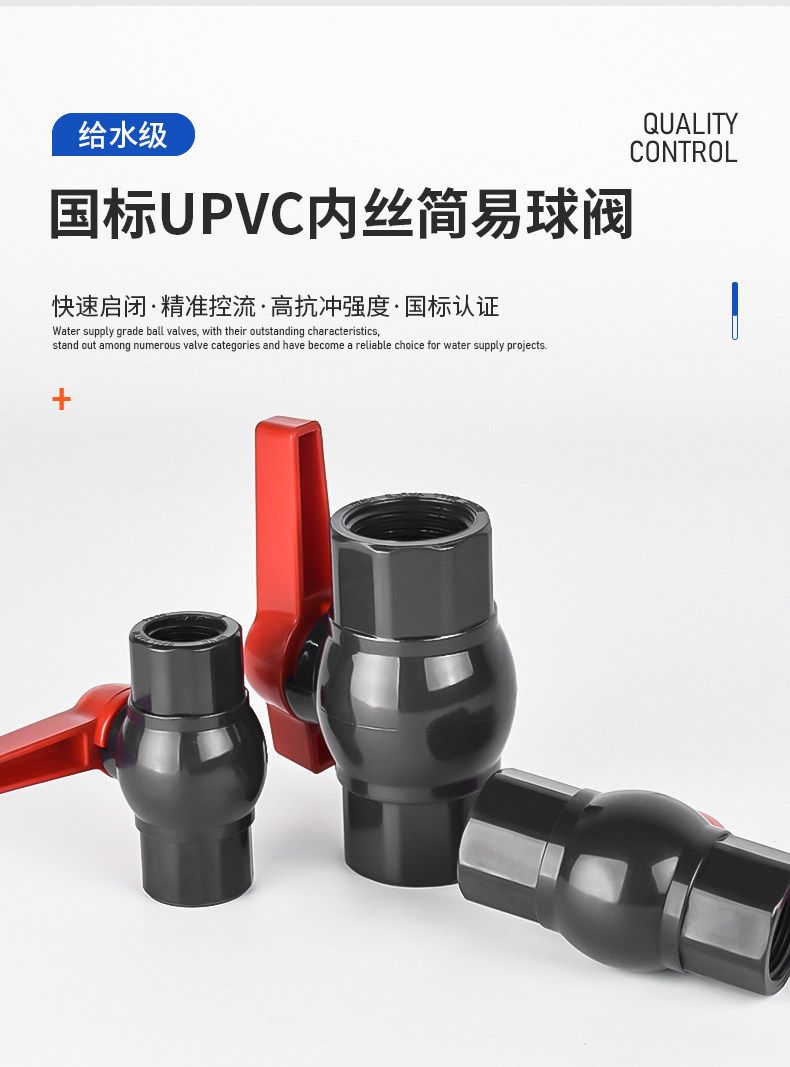

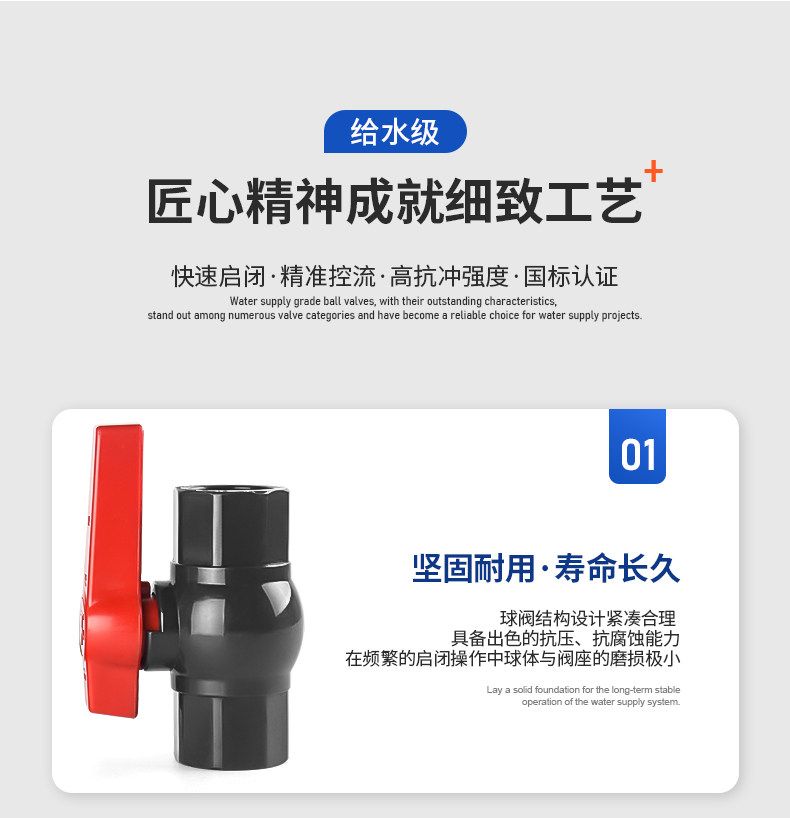

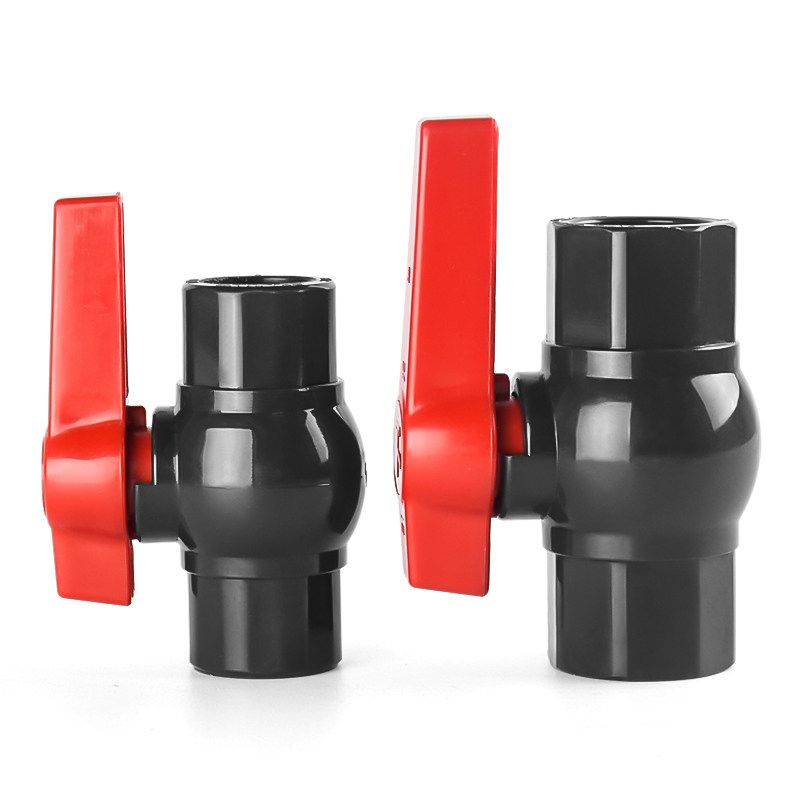

在工业塑胶管路系统中，UPVC简单球阀（又称PVC直口阀、塑料给水承插阀门） 是一种通过球体旋转实现管路介质开启与关闭控制的阀门产品。球阀结构由阀体、球芯、阀杆、手柄及密封件组成，通过手柄旋转90°带动球芯转动，实现介质的通断控制。该阀门具有结构紧凑、操作便捷、流阻系数小、密封可靠等特点，广泛应用于给水及化工管路中介质流向的开关控制。

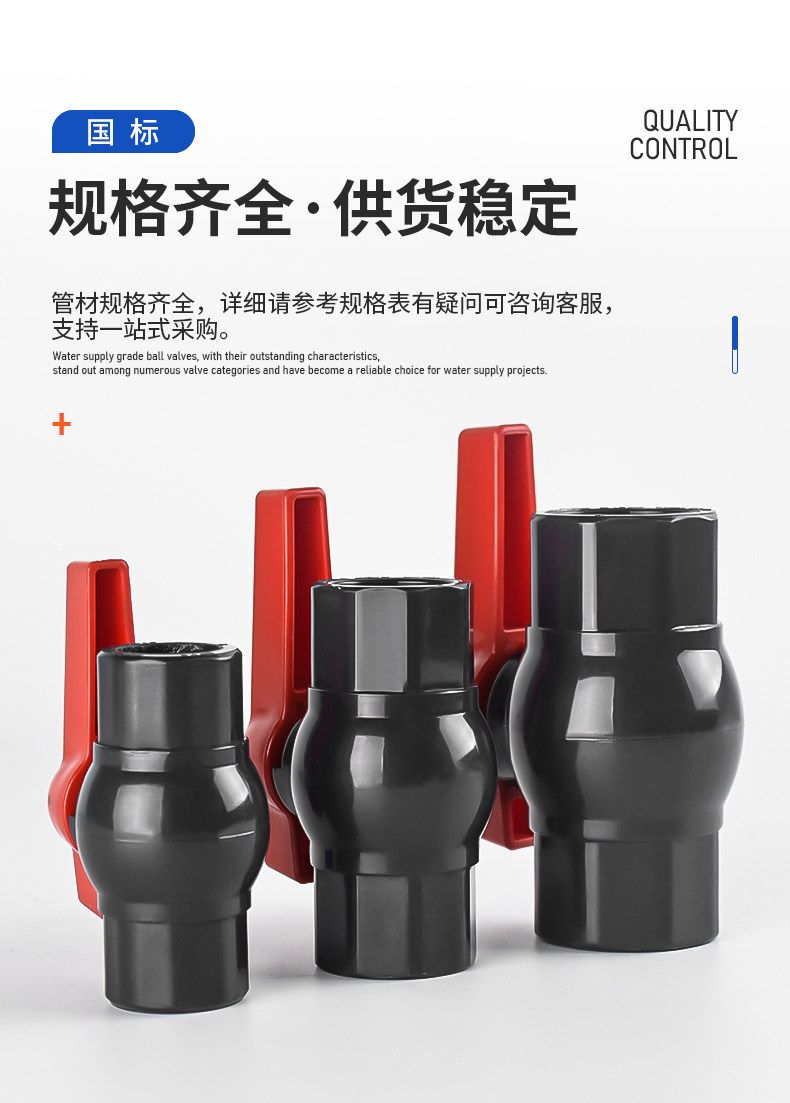

深圳南艺管业有限公司推出的工业UPVC简单球阀，适用于给水及化工管路系统，产品连接形式为承插粘接式（直口连接），可直接与UPVC管道通过IPS胶水、优联科胶水等专用粘接剂进行承插粘接，无需法兰或螺纹连接，安装简便、成本经济。产品可同时满足国标GB、美标ANSI（SCH40/SCH80）及日标JIS三大标准体系，规格覆盖dn20至dn100，其中常用规格dn20至dn90备有库存，可快速响应客户的采购需求。

球阀的启闭操作通过手柄实现，手柄与阀杆连接，旋转90°即可从全开状态切换至全关状态。球芯采用浮动球结构，依靠介质压力及密封圈预紧力实现双向密封。相较于闸阀或截止阀，球阀的流道为直通型，流阻系数约0.05～0.1，远低于截止阀的4～7，输送过程中的压力损失小，适用于对流量要求稳定的管路系统。

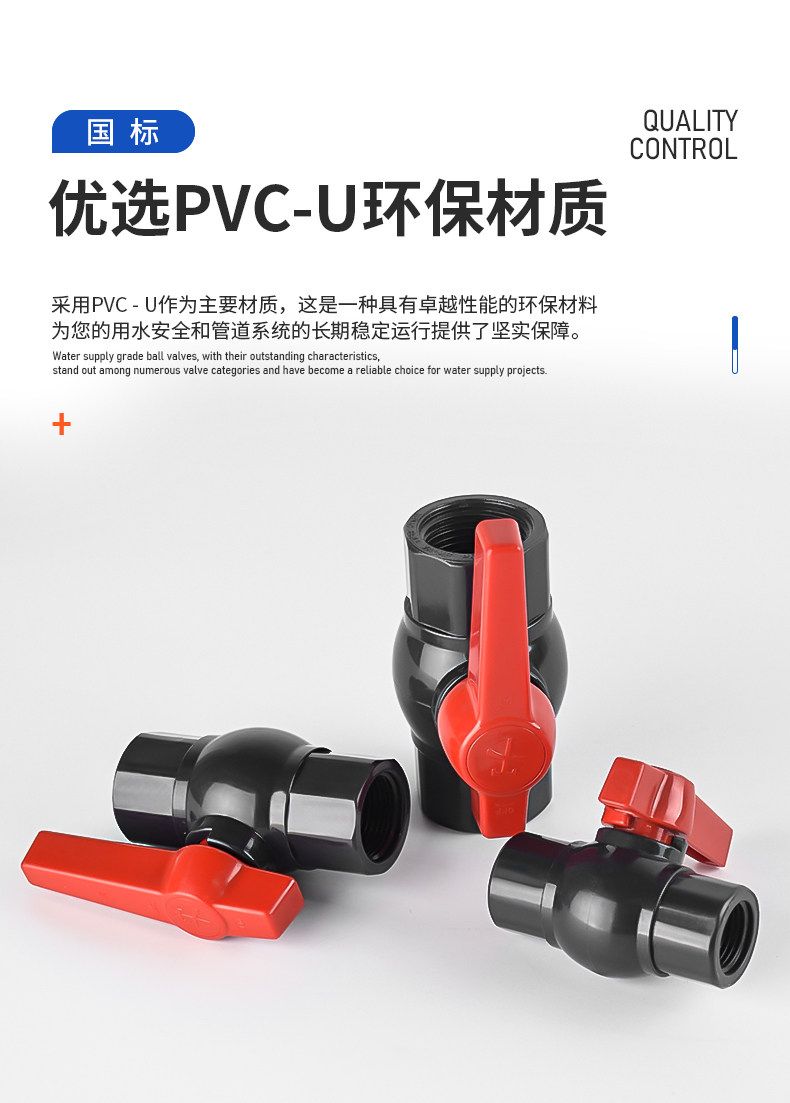

材质选用UPVC（硬聚氯乙烯），具备耐酸碱腐蚀、耐老化及抗冲性能，适用于给水工程、化工酸碱液体、环保水处理、工业废水、电镀液及食品医药等介质输送管路中作为开闭阀门使用。密封件材质为EPDM（三元乙丙橡胶）或FPM（氟橡胶），根据介质类型选择对应材质。

技术参数

深圳南艺管业工业UPVC简单球阀依据GB/T 12237及GB/T 10002.2等标准组织生产，主要技术指标如下：

• 公称压力：PN10（1.0MPa） 及PN16（1.6MPa） ；
• 适用温度范围：-10℃ ～ +55℃ ，瞬间使用温度可达+60℃ ；
• 连接形式：承插粘接式（直口），适用于UPVC管道承插粘接；
• 操作形式：手柄手动操作，手柄旋转90° 实现全开/全关切换；
• 流阻系数：约0.05～0.1，全开状态下流阻低；

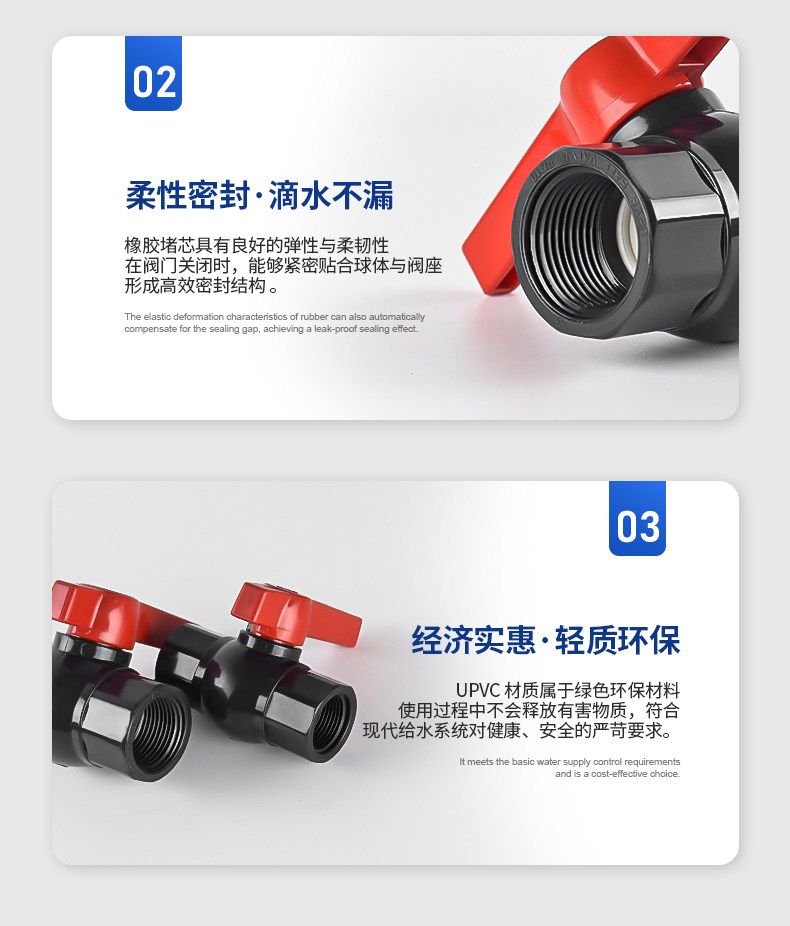

• 密封圈材质：标配EPDM密封圈，适用温度-20℃ ～ +80℃ ，适用于水、弱酸碱介质；可选配FPM（氟橡胶）密封圈，适用温度-20℃ ～ +200℃ ，适用于强酸碱及有机溶剂介质；
• 维卡软化温度：≥80℃ （依据GB/T 8802）；
• 密封试验：抽检产品进行气压或水压密封试验，试验压力1.0MPa，保压1分钟无渗漏；
• 壳体试验：抽检产品进行水压壳体试验，试验压力1.5倍公称压力，保压1分钟壳体无渗漏及变形。

生产工艺

深圳南艺管业工业UPVC简单球阀的生产流程涵盖原料配混、阀体注塑成型、球芯加工、阀杆加工、密封圈安装、总装检测及包装入库等环节。公司注塑环节采用国内**的海天注塑机，单机注射量可达20多公斤，可实现阀体的一次整体成型，阀体结构密实、壁厚均匀、无流痕或缩痕缺陷。

球芯是球阀的核心部件，其表面圆度与光洁度直接影响阀门的密封性能。公司球芯采用专用模具注塑成型后，经精加工表面处理，球芯圆度控制在≤0.02mm，表面粗糙度≤0.8μm，确保球芯与密封圈贴合紧密、操作扭矩均匀。

阀门组装采用专用组装工装，精确控制阀杆插入深度与手柄安装角度，确保手柄在全开与全关位置时定位准确。密封圈安装确保位置正确、无扭曲或损伤，装配完成的阀门进行100%开关操作测试，检查手柄操作力矩是否在规定范围内（参考扭矩范围：dn20规格≤2N·m，dn50规格≤6N·m）。

在质量检测环节，每批次阀门需通过以下检测项目：

• 外观检测：阀体内外表面光滑平整，无气泡、裂纹、凹陷、毛刺等缺陷，手柄完好无变形；
• 尺寸检测：承口内径、壁厚、阀体长度、球芯孔径采用专用量具检测，偏差控制在标准允许范围内；
• 壳体强度试验：抽检阀门进行水压壳体试验，试验压力为1.5倍公称压力，保压1分钟，阀体无渗漏及可见变形；
• 密封试验：抽检阀门进行水压或气压密封试验，试验压力为1.0倍公称压力，保压1分钟，阀门密封面无渗漏；
• 操作扭矩测试：检测阀门在空载及加压状态下启闭操作扭矩，确保手柄操作顺畅。

使用场景

• 给水与市政工程：在市政给水管网、建筑给水、农田灌溉及水处理工程中，UPVC简单球阀用于管路支管分支、设备进水口、排水口等位置的介质通断控制。承插粘接连接形式安装便捷，适合大批量安装工程。哈尔滨磨盘山水厂、兴蓉环境等水处理企业在其给水管线中使用该类阀门。
• 化工与新能源行业：在化工企业的酸碱液体输送管线中，UPVC简单球阀用于槽罐进出料口、取样点、排液口等需要频繁操作的节点，实现介质的快速开关控制。新能源领域，部分锂电企业的冷却水及溶剂输送系统中选用UPVC简单球阀配合UPVC透明管路使用。
• 电镀与表面处理行业：电镀园区的强酸强碱药液输送管路中，UPVC简单球阀用于电镀槽药液供给、排放及循环管路的开闭控制。阀门流阻小的特点减少了药液输送过程中的压力损失，保障电镀槽液位与流量稳定。
• 食品医药行业：部分食品及医药企业的工艺水管路及清洗管路中，UPVC简单球阀用于CIP清洗系统支管、工艺水分支等节点，UPVC材质符合食品接触卫生要求。

安装说明

UPVC简单球阀在安装时需注意以下事项：

1. 连接准备：将管道承口内壁与阀门承口外壁清理干净，去除灰尘、油污及水分；
2. 涂胶粘接：使用IPS胶水或优联科胶水，均匀涂抹于管道插口外壁与阀门承口内壁，涂胶量以粘接面全部覆盖为宜；
3. 插入定位：将管道插入阀门承口，插入深度应达到承口底部，旋转90° 使胶水分布均匀，保持30秒 不松动；
4. 固化时间：粘接完成后的阀门应保持静置，固化时间依据环境温度：20℃以上固化24小时，10℃～20℃固化48小时，固化期间不得承受压力或操作手柄；
5. 手柄位置：安装时应确保手柄有足够的操作空间，手柄在全开或全关位置时不得与墙体、管道或其他障碍物干涉；
6. 避免受力：阀门安装后不得承受管道系统的弯曲应力或拉伸应力，必要时在阀门两侧设置管道支架。

配套与服务

深圳南艺管业的主营产品覆盖UPVC、CPVC、PPH、FRP/UPVC、FRP/CPVC等材质的管道、管件、阀门（球阀、蝶阀、截止阀、隔膜阀等）及胶水。公司已与30多家管道及阀门供应商建立合作，可提供不同材质规格、标准体系的配套产品。公司采用德国克劳斯玛菲挤出生产线保障管道型材工艺稳定性。产品材质覆盖UPVC、CPVC、PPH、FRP/UPVC、FRP/CPVC等，规格范围dn20至dn1000。

售后服务方面，公司实行管材质保“三包”政策（包修、包换、包退），6小时内提供解决方案，48小时内上门处理，就近地区2小时到达现场，并提供全国范围的现场安装指导与质量跟踪服务。

选型指导

客户在选型工业UPVC简单球阀时需确认以下信息：

1. 公称通径（dn规格，与管道尺寸匹配）；
2. 连接标准（国标GB/美标ANSI SCH40或SCH80/日标JIS）；
3. 介质类型与温度（确认UPVC材质耐化学适用性，并选择对应密封圈材质——水及弱酸碱选用EPDM，强酸碱及有机溶剂选用FPM）；
4. 系统工作压力（确认PN等级满足要求）；
5. 操作需求（确认手柄操作空间及是否需要锁定装置）。

对于非标规格或特殊材质密封圈定制需求，客户可提供图纸或现场工况参数，由技术团队评估可行性并出具方案。

深圳南艺管业工业UPVC简单球阀，适用于给水及化工管路中介质通断控制的承插粘接连接场景。如有选型或技术咨询需求，可联系深圳南艺管业技术团队获取产品资料与选型建议。
