金环宇电线电缆：电线颜色代表什么线

    电线颜色是在使用电线时大家都比较关注的，很多人对于电线颜色都不了解不知道电线颜色代表什么。家庭用电一般都是三相电然而三相电线颜色很多人还不了解不知道每根电线代表什么。今天金环宇电线电缆小编就跟大家分享下电线颜色代表什么线。

    电线颜色代表什么线

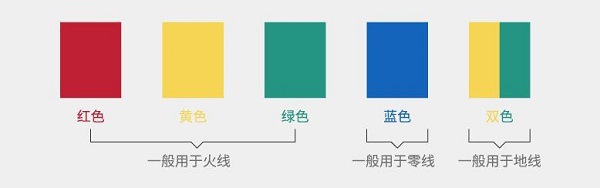

    一般规定：三相电线颜色为黄、绿、红，分别为A、B、C三相，蓝色为零线，黄绿相间的为接地线，接线时黄、绿、红接火线，蓝色接零线，黄绿相间的线接到PE保护线上或者接到设备外壳上（外壳已与地网连接）。有时四线颜色区分不太明显时，三根截面一样的为火线，截面稍小的为零线。你说的变压器也许是控制回路的电源，如是380V，接到任意两根火线上；如是220V，则接一根火线，一根零线。

    实际操作：安全为上红色是火线，蓝色是零线，黄色或黄白相间的是地线。相线一般是黄、绿、红，保护中性线（PEN线）是黑色，保护线(PE线)是黄绿双色线，保护线在任何情况下都严禁作相线使用。

     根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定：

    “配线时，相线与零线的颜色应不同；同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线”

    根据规范，可以得出：保护线（PE）即地线必须（强制性规定）用黄绿双色线，零线用蓝色,（不是强制性规定，在条件许可时，应选择蓝色线）,相线不使用蓝色即为红、黄、绿色。（相线颜色还未一致起来，不同公司可能规定不一样。下面用颜色方式可以参考。零线匀用蓝色，如果用于插座，相线用红色。灯路进线用红色，灯路控制线或双控线用黄色和绿色）

    按规定颜色布线插座图：红色、蓝色、双色线穿入插座底盒。红色作火线，蓝色作零线，双色线作地线。按规定颜色穿线，施工也方便，红色线火线与插座L极连接，蓝色零线与N极连接，双色线与接地标识连接。

按规定颜色灯路布线图：进火线用红色，零线用蓝色，控制线用黄色（也可使用绿色）

    以上内容就是金环宇电线电缆：电线颜色代表什么线的简单分享，希望对大家有所帮助。想要了解更多关于电线电缆知识，可登陆深圳市金环宇电线电缆有限公司网站查看！
