宁波市镇海鑫伟邦粉末冶金有限公司 已通过实名认证

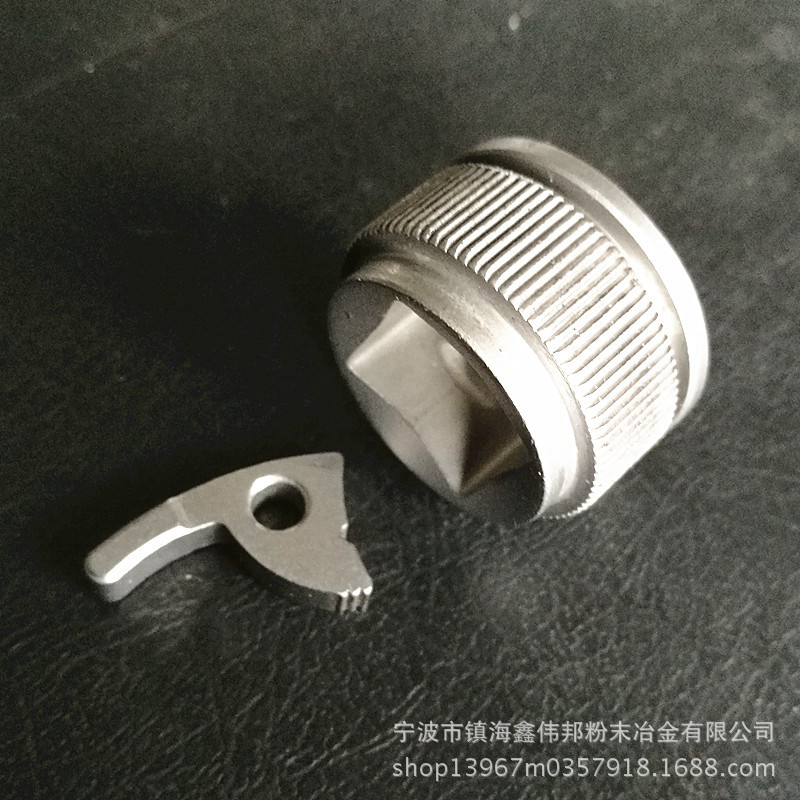

    粉末冶金渔具配件双向棘轮装置，宁波市镇海鑫伟邦粉末冶金有限公司的生产制造。

    首先要确定 粉末冶金渔具配件双向棘轮的生产工艺：模具设计和原材料的确定-模具的制造-原材料混制-装模上机调试生产-压制毛坯网带炉烧结-机加工-热处理-去毛刺-防锈浸油-检验合格包装。
     粉末冶金渔具配件双向棘轮的生产制造，模具的设计和生产工艺要安排到位， 粉末冶金渔具配件双向棘轮的材料设计很有讲究， 粉末冶金渔具配件双向棘轮选择一般有这么三种，FC0208也就是普通的铜碳钢，做一些吃力不是很厉害的配件，比如拨钮，因为拨钮毕竟吃力不是很厉害，调节棘轮的顺时针和逆时针的运转，起到一个调节方向的作用。还有两种就是FN0208和FN0408预合金粉，也就是粉末冶金界俗称的AB合金粉和AE合金粉，这两种合金材料由厂家充分混制好的，材料合金性能好，无偏析，成分稳定，做出来的压制毛坯密度可以达到6.95以上，还可以采用温压技术，压制坯密度达到7.2.经过1120度30分钟的高温烧结后，金相结合牢固强度高。AE合金粉比AB合金粉含合金成份要高点，在强度要求比较高的棘轮扳手配件（棘轮、棘爪片、棘块）选材，粉末冶金**人士一定要根据相关经验和材料性能适当选材。
     粉末冶金渔具配件双向棘轮在设计这块相当的重要，**而富有经验的设计师会把棘轮的齿部进行优化，在不影响棘轮性能的情况下使齿部的强度比较大限度的提高。棘片、棘块、棘轮的压制密度要严格控制，一般在7.1克正负0.5克内变动，所以在压制工艺这块要严格监控，压制吨位数据设定范围一定要准确。
    其次看似简单的粉末冶金烧结工艺也相当有奥秘， 粉末冶金渔具配件双向棘轮预合金粉在低于1120的温度小于高温区30分钟的烧结的状态下， 粉末冶金渔具配件双向棘轮的合金性能就没有百分百释放出来，那么他的强度就会差强人意的。
     粉末冶金渔具配件双向棘轮热处理硬度要控制得当，太低容易磨损强度不好，太高脆性大也会影响强度。
     粉末冶金渔具配件双向棘轮制作的每道工艺设置好检验标准，**终鑫伟邦生产出来的都是合格又美观的 粉末冶金渔具配件双向棘轮产品。潘经理QQ371772409
