点击图片查看原图手动 & 半自动双膜晶圆贴膜机（半导体划片 / 减薄工艺）
双膜贴膜定义：设备双膜供料机构，可同时装载UV 划片膜、蓝膜、BG 背磨保护膜两类膜卷，可快速切换膜材；支持双层复合膜贴附，用于晶圆划片、晶圆减薄前保护，适配硅片、碳化硅、氮化镓、玻璃、陶瓷基板。 定位：研发打样、小批量、中小批量生产，中小企业 / 实验室主流机型，对比全自动设备投入低、维护简单、换型灵活。
一、手动双膜贴膜机
核心概述
桌面式机型，人工上下料、人工对位、手动辊压、手动裁膜；双膜料架可同时装两卷膜，需要人工切换料卷；无电机自动送膜机构，依靠手动操作完成贴膜，适合研发、试样、极小批量打样。
主要功能特点

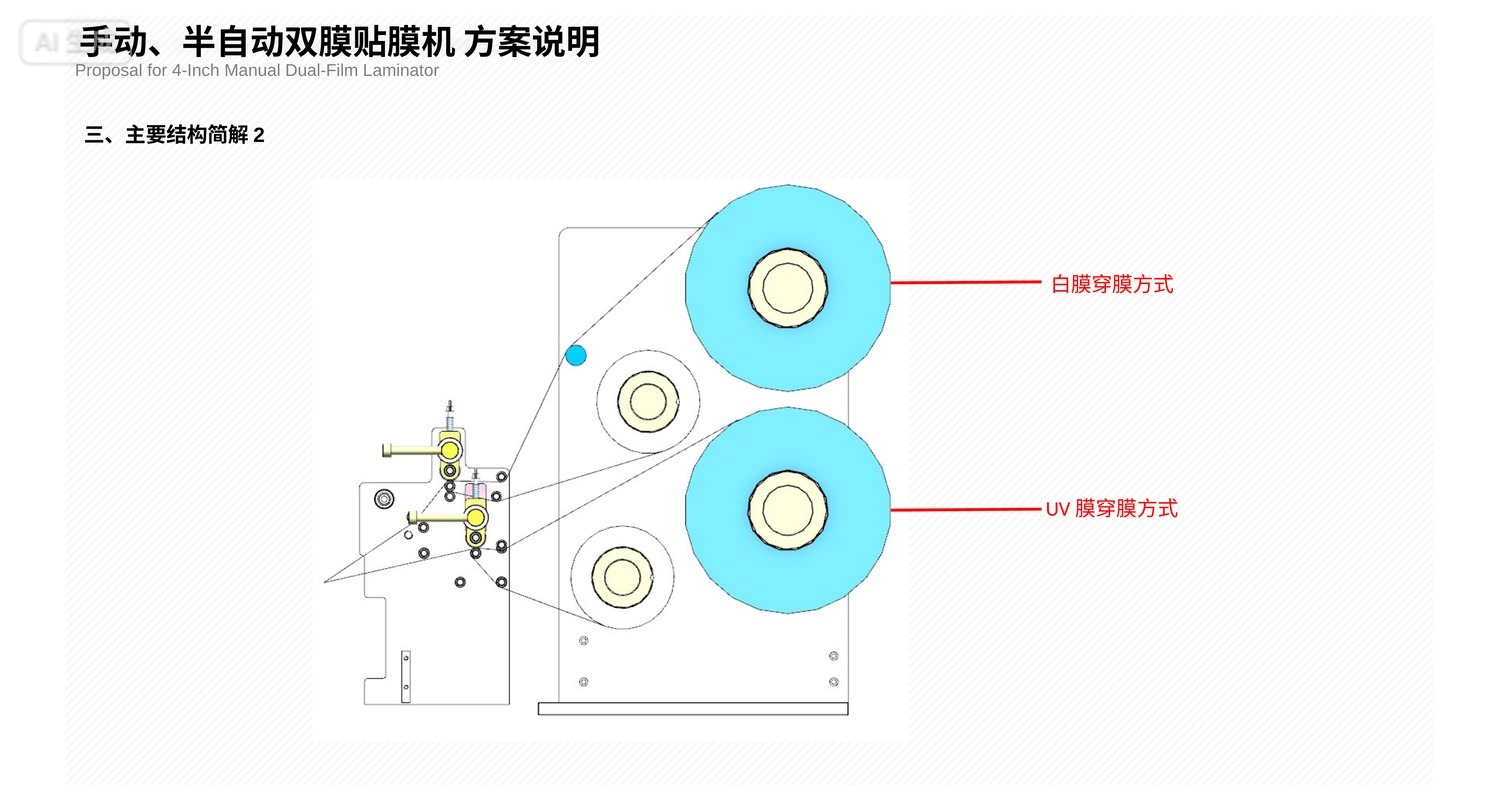

- 双膜料卷支架，可同时装载 UV 膜、蓝膜，更换膜材无需拆装料架，手动切换出料；支持双层膜作业。
- 防静电特氟龙真空台盘，可选微孔台盘适配超薄晶圆（80‑150μm），防止翘曲破片。
- 台盘加热：室温～65℃可调，改善膜贴合排气，降低气泡率。

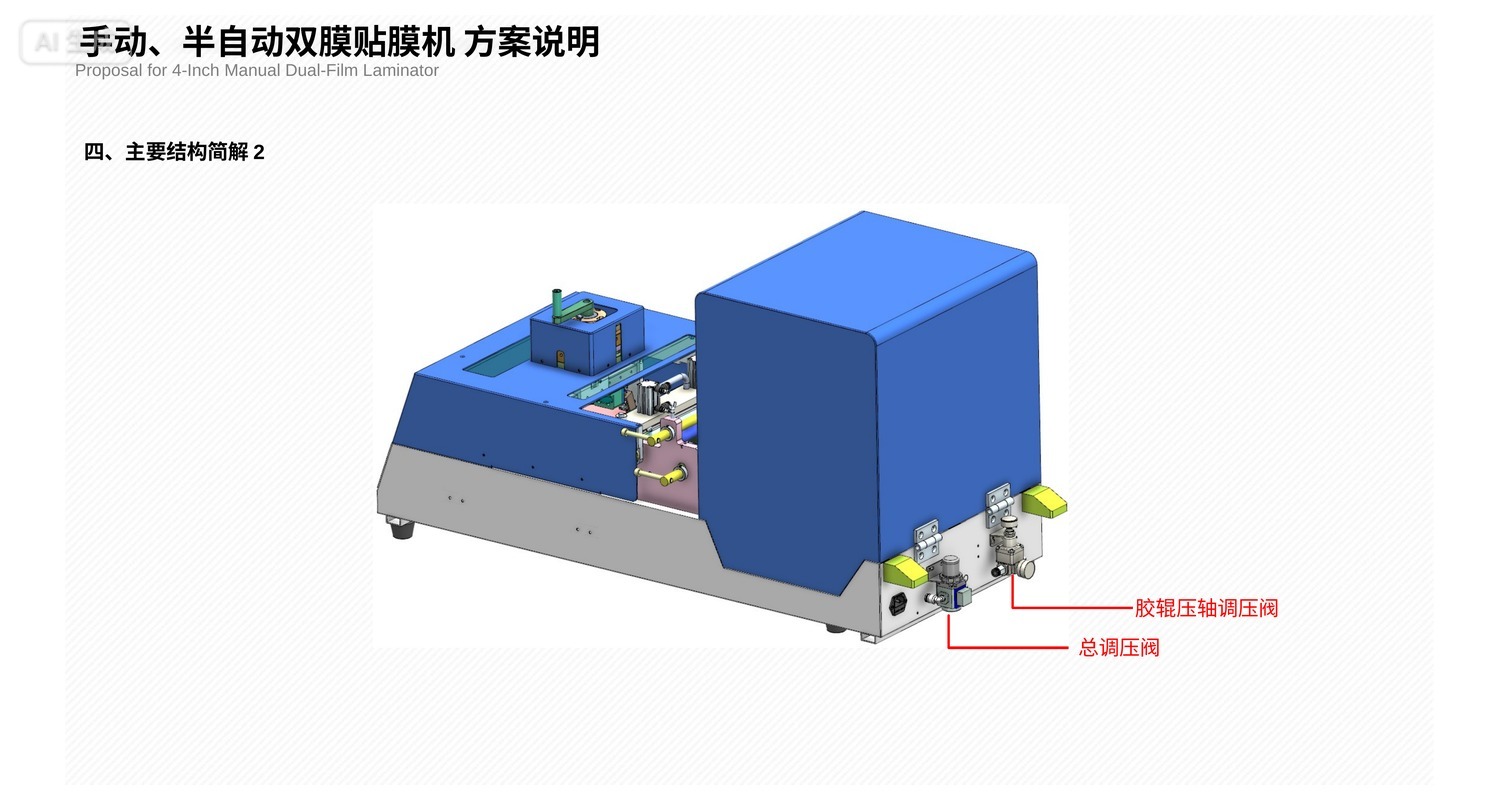

- 压力可调弹力压辊，气压调压，降低贴膜应力，减少裂片风险。
- 配置圆周切刀 + 横切刀，手动裁切多余膜材；可选离子风棒消除静电。
- 体积小，桌面摆放，气源简单，无需复杂调试。
标准技术参数
表格
| 项目 | 参数 |
|---|---|
| 适配晶圆 | 3‑6/8 英寸（按需选型），厚度 80‑750μm |
| 适配划片环 | 标准 6/8 英寸 DISCO 铁环 |
| 支持膜材 | UV 膜、蓝膜、BG 背磨膜、双层复合膜 |
| 台盘温度 | 室温‑65℃可调 |
| 气源 | 0.5‑0.7MPa 压缩空气 |
| 电源 | AC220V，功率≤0.7KW |
| 贴膜精度 | ±1mm |
| 换膜时间 | ＜10min |
| 产能 | 3‑8 片 / 小时（取决于操作员熟练度） |
工艺流程
- 人工将晶圆 + 划片环放置真空台盘，真空吸附固定
- 在双膜料架手动选择需要使用的膜卷，拉出膜材覆盖晶圆
- 手动压辊滚压贴膜，排气贴合
- 手动圆周刀沿划片环外圈切膜，横切刀切断膜卷
- 人工撕掉废膜，取出贴膜完成晶圆
优势与短板
✅优势：采购成本低、占地小、换型快、维护简单、试错成本低；多规格频繁切换非常灵活，适合新工艺验证、样品打样、小试样返工补膜。 ❌短板：产能低，贴膜一致性高度依赖操作人员熟练度，不适合连续量产。
适用场景
高校实验室、研发机构、小批量试样、工艺验证、小作坊打样；不适合大批量生产。
二、半自动双膜贴膜机
核心概述
人工完成晶圆、划片环上下料；送膜、辊压贴合、加热、裁膜、废膜收卷全部自动完成；双膜供料机构，两卷膜可快速切换，PLC 触摸屏控制，参数可存储调用，兼顾效率与成本，是中小企业量产主力机型。
主要功能特点
- 双膜供料模组：双料卷工位，可同时预装 UV 膜、蓝膜；触摸屏一键切换膜源，无需拆装料卷，支持双层膜贴附；带离型纸自动剥离、废膜自动收卷。
- 真空防静电特氟龙台盘，可选微孔陶瓷台盘适配超薄翘曲晶圆；温控：室温‑100℃可调，**控温。
- PLC + 触摸屏控制，压力、速度、温度参数可保存多组配方，不同产品一键调用。
- 自动恒压辊压贴合，匀速滚压，排气充分，降低气泡、褶皱；压力数字显示可调。
- 自动圆周刀 + 直线切刀，沿划片环外缘**裁切，省膜设计。
- 标配离子除静电装置；安全门、急停保护；可选配晶环对中机构。
- 人工上下料，设备自动完成贴膜全流程，操作人员可同步准备下一片物料，提升节拍。
标准技术参数
表格
| 项目 | 参数 |
|---|---|
| 适配晶圆 | 4‑8 英寸（可扩展 12 寸），厚度 80‑750μm |
| 划片环 | 标准 6/8 寸 DISCO 框架 |
| 膜材 | UV 膜、蓝膜、BG 背磨膜、双层膜 |
| 台盘温度 | 室温‑100℃可调 |
| 气源 | 0.5‑0.7MPa 干燥压缩空气 |
| 电源 | AC220V，功率 0.8‑1.2KW |
| 贴膜精度 | ±0.5mm |
| 单片节拍 | 40‑60s / 片（不含人工上下料） |
| 产能 | 12‑20 片 / 小时 |
| 换膜时间 | ＜10min，配方一键切换 |
工艺流程
- 人工将晶圆放置在真空台盘，定位，开启真空吸附
- 触摸屏选择产品配方，选择双膜中需要的膜卷
- 启动设备：自动送膜→剥离离型膜→恒温预热→恒压辊压贴合排气
- 自动圆周刀环切、直刀切断，废膜自动收卷
- 设备完成贴膜，真空释放，人工取下晶圆，进入下一片循环
优势与短板
✅优势：性价比高，贴膜一致性好，降低人员技能依赖；双膜快速切换，适配多品种中小批量量产；维护简单，备件成本低；相比全自动设备，采购成本降低约 50%。 ❌短板：需要人工上下料，无法对接全自动产线；超大批量产能不如全自动设备。
适用场景
半导体中小批量生产、分立器件、碳化硅、MEMS、传感器、LED；中试产线；中小企业主力量产设备；兼顾多品种换产需求。
三、手动 vs 半自动双膜贴膜机对比表
表格
| 对比项 | 手动双膜贴膜机 | 半自动双膜贴膜机 |
|---|---|---|
| 操作模式 | 人工送膜、人工辊压、人工切膜 | 人工上下料；送膜、压合、切膜、收膜全自动 |
| 双膜切换 | 手动切换料卷 | 触摸屏一键切换膜源 |
| 控制方式 | 纯机械气动 | PLC 触摸屏，配方存储 |
| 产能 | 3‑8 片 /h | 12‑20 片 /h |
| 贴膜一致性 | 依赖操作人员 | 设备参数控制，一致性稳定 |
| 采购投入 | 低 | 中等（约手动机 2‑3 倍） |
| 维护难度 | 极低 | 中等，易损件主要为滚轮、刀片 |
| 适合场景 | 研发、试样、小打样 | 中小批量量产、中试线 |
四、双膜机型选型关键要点（中小企业）
- 晶圆厚度：晶圆＜150μm，务必选配微孔真空台盘，避免翘曲、气泡、破片。
- 膜材需求：经常切换 UV 膜 / 蓝膜，优先选双膜供料机型，减少频繁换卷停机。
- 工艺区分划片工艺：UV / 蓝膜；背磨减薄工艺：BG 保护膜，需要更高台盘温度，严格控制气泡率。
- 厂房条件：设备需要干燥洁净压缩空气 0.5‑0.7MPa；车间建议千 / 万级洁净环境。
- 产能判断：小时需求＜8 片，选手动；小时 10‑20 片选中半自动；＞25 片再考虑全自动贴膜机。
- 易损件：贴膜滚轮、刀片、密封圈，建议确认备件供货周期。
五、常见工艺不良与对策
- 贴膜气泡：台盘温度异常、压力不足；超薄晶圆选用微孔台盘；检查滚轮是否老化。
- 膜褶皱：膜卷张力异常；半自动检查送膜机构；手动机注意人工拉膜力度。
- 边缘翘膜：压力不均，划片环不平整；检查压辊压力参数。
- 静电损伤芯片：开启离子风除静电，台盘、滚轮保持防静电。
